产品介绍
三元催化，是指将汽车尾气排出的CO、HC和NOx等有害气体通过氧化和还原作用转变为无害的二氧化碳、水和氮气的催化。主要是用三元催化器， 三元催化器的载体部件是一块多孔陶瓷材料，安装在特制的排气管当中。称它是载体，是因为它本身并不参加催化反应，而是在上面覆盖着一层铂、铑、钯等贵重金属和稀土涂层。是安装在汽车排气系统中最重要的机外净化装置。
工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
| 产品颜色 | 米黄色 |
| 产品检测规格 | ∅200mm |
| 缺陷分布区域 | 正反面 |
| 肉眼可视化程度 | 不明显 |
缺陷分布区 | 缺陷类型 |
正反面 | 孔堵塞 |
图像效果图

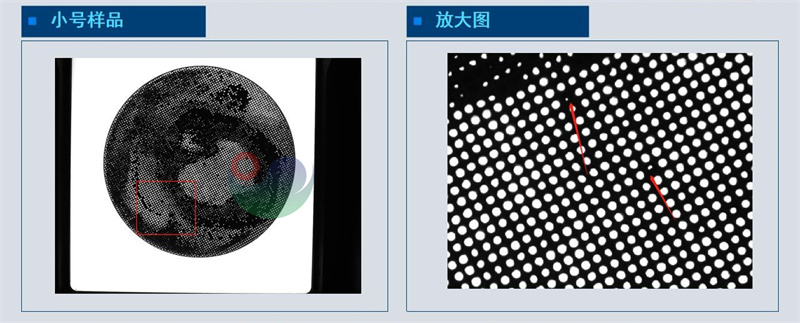

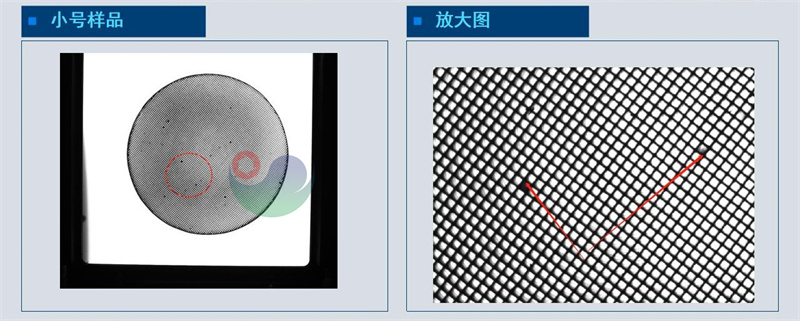

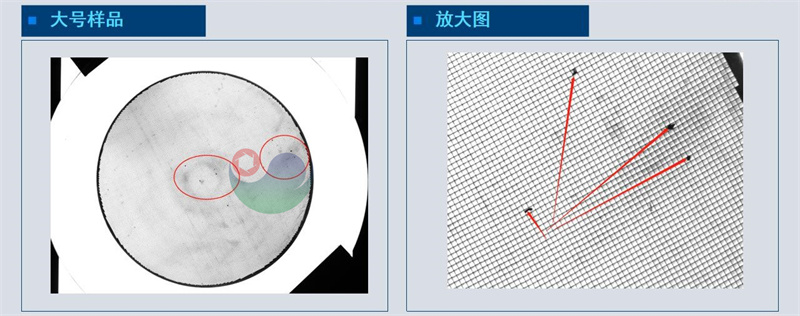

产品是多孔结构，用平行光加远心镜，可使光透过孔洞，有堵塞的地方呈现黑色。对比度明显，可检测
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
1.产品大号及小号两种规格，两种产品孔大小及角度差异较大，需要分开检测，建议用两种规格的光学镜片
2.产品的孔不是直孔，带有一定角度，因此正反面不同，后续需区分产品正反面，否则可能会出现光透不过去的情况
