本方案目录
产品结构及工艺流程介绍
检测需求说明
样品缺陷说明
工站及机位排布
光学成像评估---效果及示意图
算法仿真
风险与问题
附录-硬件尺寸图
产品介绍
数码管是 显示屏 其中一类， 通过对其不同的管脚输入相对的电流，会使其发亮，从而显示出数字能够显示 时间、日期、温度等所有可用数字表示的参数。 由于它的价格便宜，使用简单，在电器特别是家电领域应用极为广泛，空调、热水器、冰箱等等。

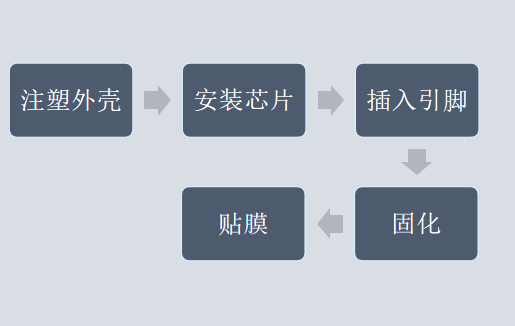

工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
| 产品颜色 | 白色、黑色 |
| 产品检测规格 | 20*30mm |
| 缺陷分布区域 | 整个 |
| 肉眼可视化程度 | 可见 |
缺陷分布区 | 缺陷类型 |
正面 | 溢胶 补墨 脱墨 杂质 |
短侧面 | 壳破损 脏污 粘胶 |
反面 | 缺PIN 破损 |
长侧面 | 破损 粘胶 印字 |

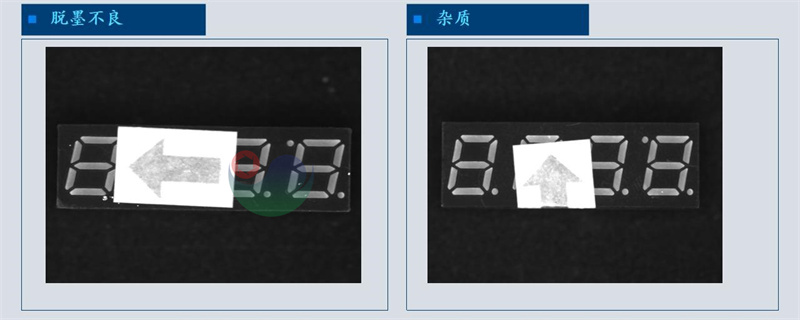

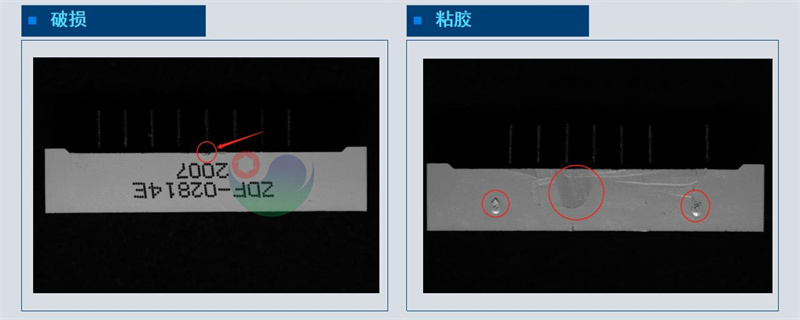

图像效果图
产品表面为反光显示屏，所选同轴光的特点，只有平整的物面才能较好的将光反射到镜头中，不平整的物面上的光被斜着反射到其他地方，因此会在图像中呈现暗色。因此，那些有缺陷的位置，才能够较好的凸显出来。

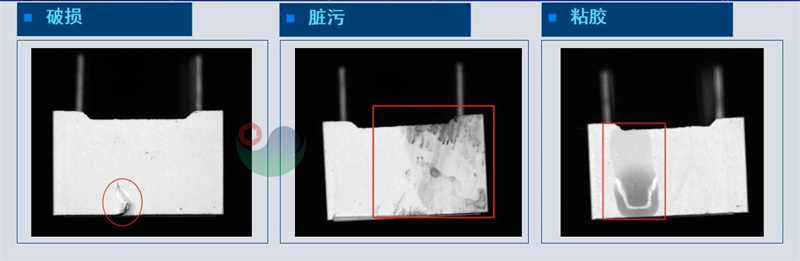

产品侧面光滑，选用合适大小环形低角度的照射光照明，对表面凹凸表现力强，特别适用于光滑表面的缺陷检测。
产品PIN针为金属，选择低角度环光，缺PIN和破损的物面上的光被斜着反射到其他地方，因此会在图像中呈现暗色，与背景区别开来。

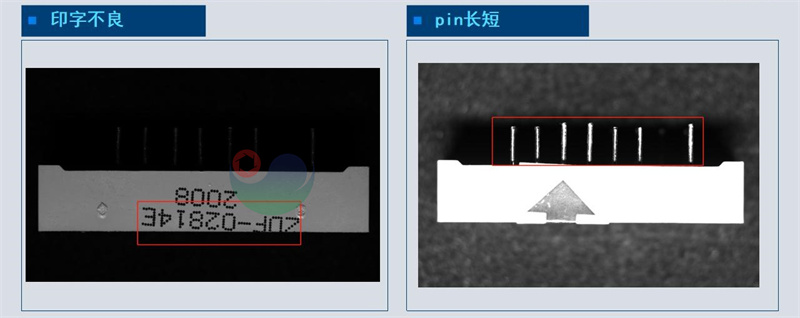

产品长侧面，产品缺陷轻微，有一定的方向性，选择发光方向强的，适用于多个角度的条形光源，单向照射可获得全方位图像信息，表面缺陷对比明显。
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
（1）通过该方案可以得到较好的目标图像。
（2）工序二中对于长侧面的“pin长短”缺陷需要分时曝光。
基于以上，该方案用于电子数码管外观检测可行性高。
附录-硬件尺寸图
该内容请联系客服
