本方案目录
产品结构及工艺流程介绍
检测需求说明
样品缺陷说明
工站及机位排布
光学成像评估---效果及示意图
算法仿真
风险与问题
附录-硬件尺寸图
产品介绍
电容亦称作“电容量”，是指在给定电位差下的电荷储藏量，记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。电容是指容纳电荷的能力。

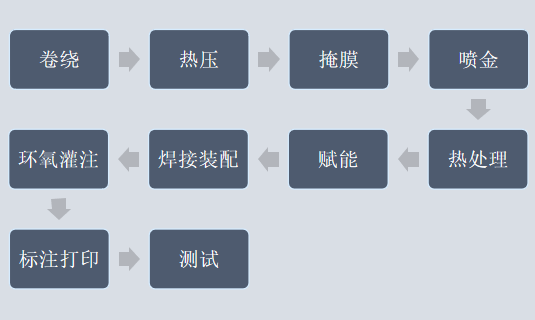

工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
| 产品颜色 | 蓝色 |
| 产品检测规格 | / |
| 缺陷分布区域 | 整个 |
| 肉眼可视化程度 | 可见 |
缺陷分布区 | 缺陷类型 |
左右侧面 | 水口定位、划痕、污点 |
前后面 | 划痕、立柱破损、胶水 |
上表面 | 字符、划伤 |
下表面 | 黑点/脏污 |
图像效果图

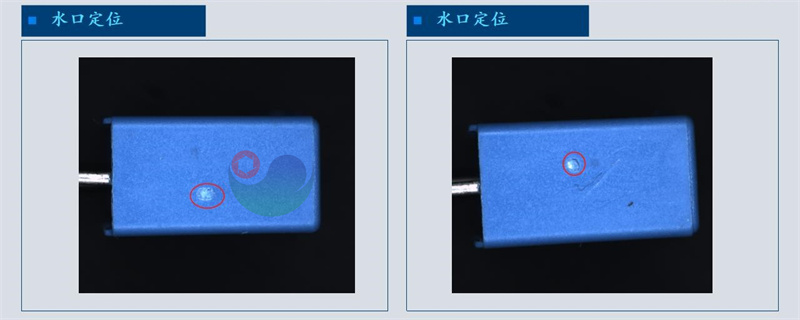

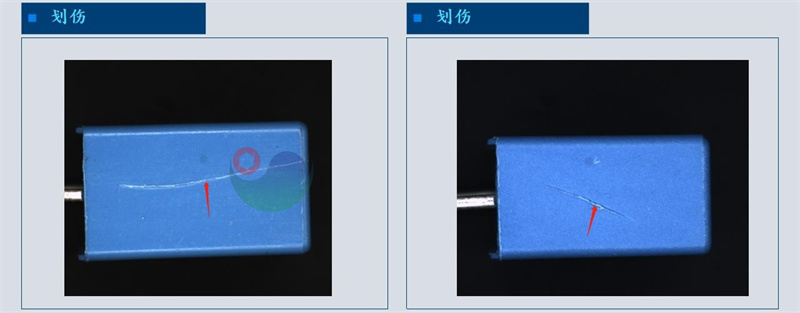

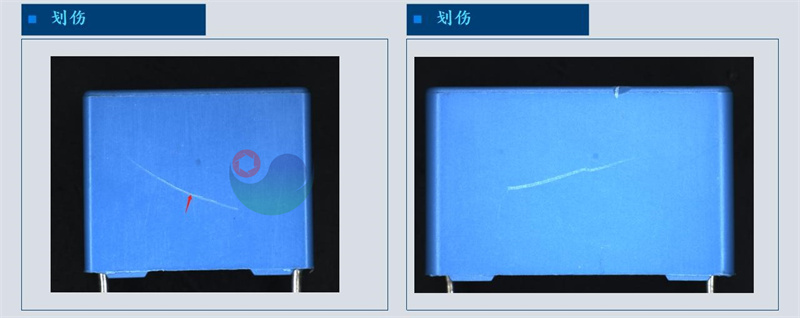

检测产品左侧面点定位、划痕、污点;考虑到需要同时检测脏污黑点，因此配合彩色相机，用低角度环光可将划伤与定位点打白，脏污打黑

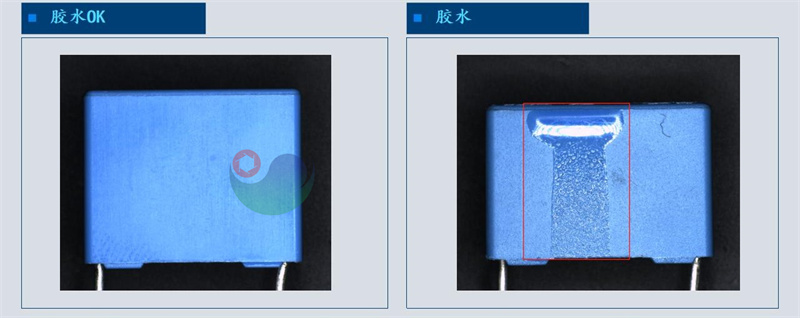

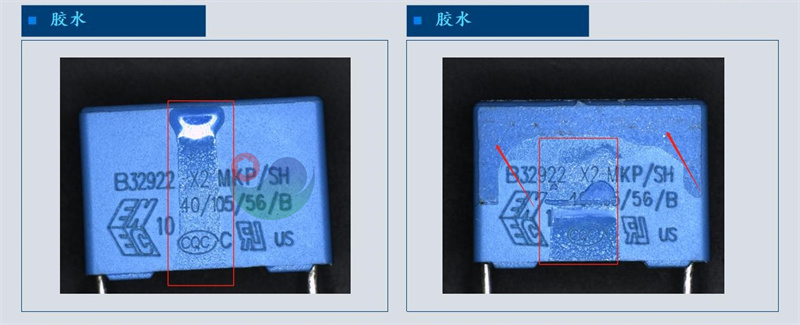

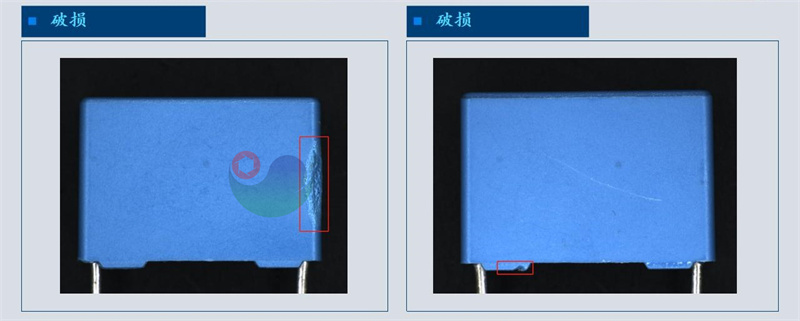

检测产品前侧面立柱破损、划痕、字符、胶水;用低角度环光可将划伤与破损部位打白，用高角度环光照亮产品表面，而字符与胶水因为与表面有落差而照到上面的光出现漫射使得特征与背景颜色差异增大。

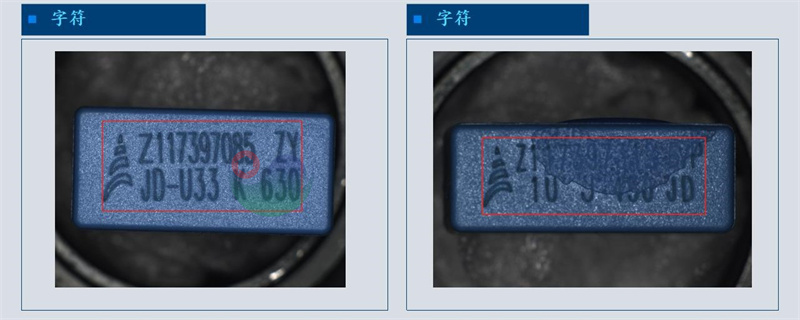

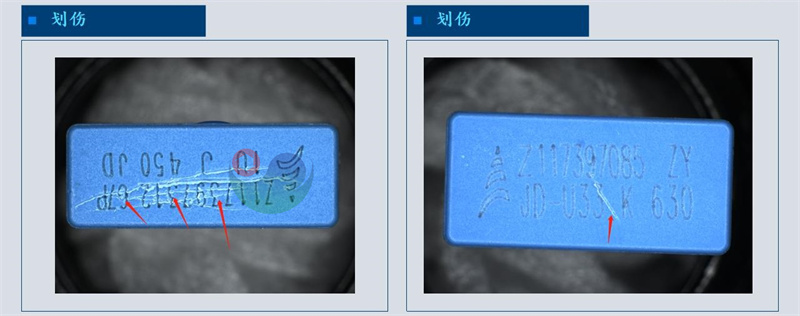

检测产品上表面字符、划痕;用低角度环光可将划伤打白，用高角度环光照亮产品表面，而字符与表面有落差而照到上面的光出现漫射使得特征与背景颜色差异增大。
USB产品表面缺陷检测，选择能够凸显物体表面不平整，克服表面反光造成的干扰，主要用于检测金属平整光滑表面的缺陷的同轴光源，变形，脏污，压印，脏污等特征在漫射和或吸收表面形成对比。

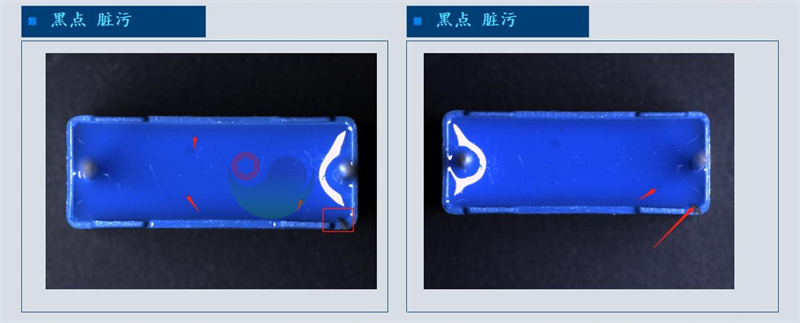

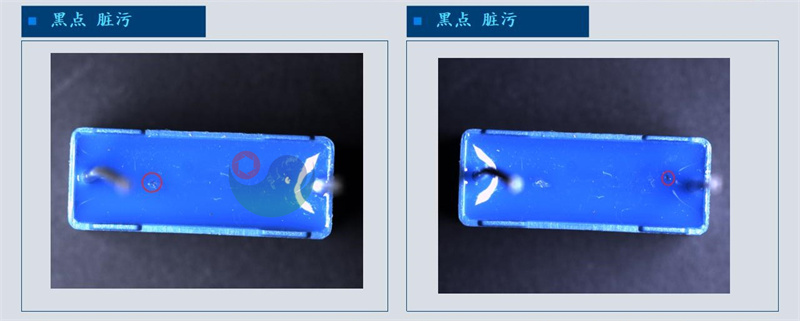

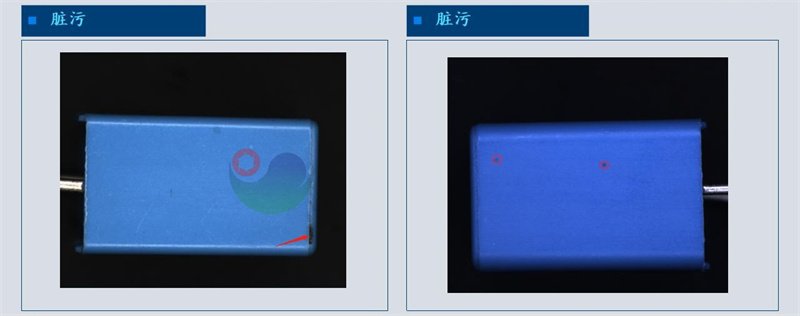

检测产品下表面脏污、黑点;考虑表面胶水不规则容易反光，因此选择用条光从左右两边打光，通过控制光源先后亮起来拍照然后拼图的方式，减少反光的影响。
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
由于此项目要求不高，目前的效果可检。
