电源插头外观检测项目视觉方案报告

管理员

本方案目录

产品结构及工艺流程介绍

检测需求说明

样品缺陷说明

工站及机位排布

光学成像评估---效果及示意图

算法仿真

风险与问题

附录-硬件尺寸图

产品介绍

三头的插头要配三孔的插座,两个是接火线和零线,中间的是接地线用的。如果插座的中间孔没有接地线,插头中间那个是没有保护作用的(电器的三个插头中间那个是接的电器外壳,防止电器漏电伤人)。两头的就是配两孔插座,只有接火线和零线的,没有接地线的,相对而言,三头插头更性能更安全。

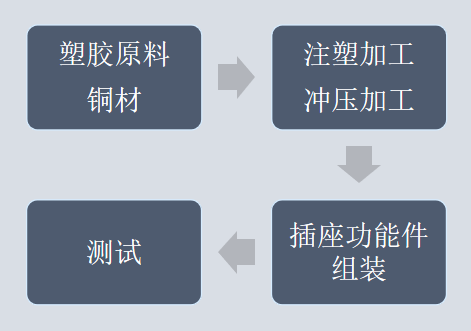

工艺流程


检测需求说明

该内容请联系客服

样品缺陷说明

产品颜色

白色

产品检测规格

40*40mm

缺陷分布区域

整个

肉眼可视化程度

可见

缺陷分布区

缺陷类型

正面

模印 缺胶 漏胶 撞伤

反面

披锋、撞伤、皱纹

图像效果图

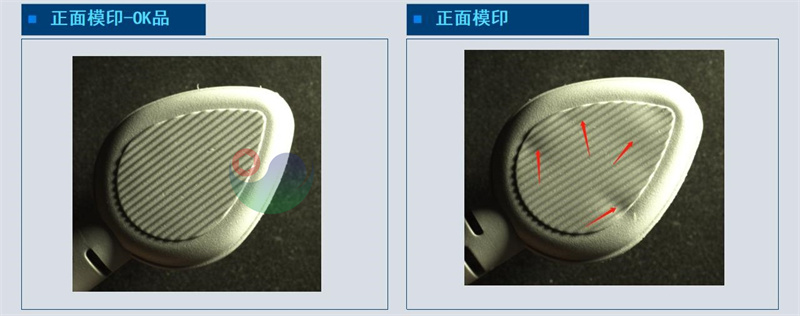

正面模印用漫射光源效果不佳,选用有方向性条光照射角度可任意调整,从单面照射,成像轮廓对比度高。

此工位可单独设立也可与工位一合并,分开拍摄。

电子行业-插头外观检测成像方案_09

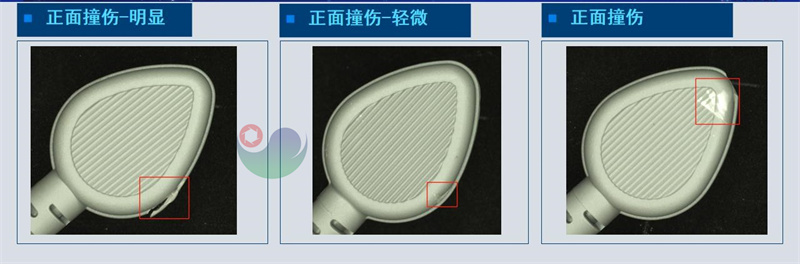

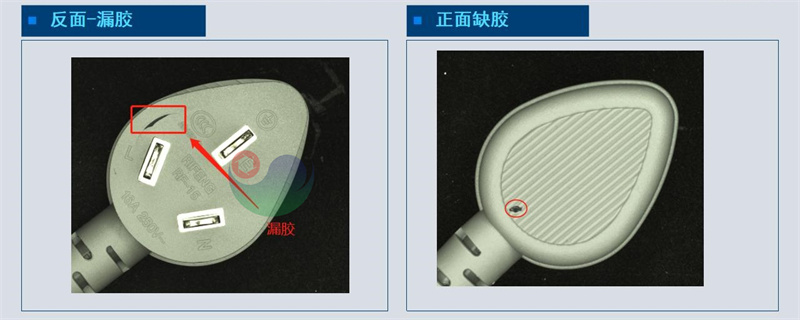

选用高均匀性的扩散照明的环形无影配合彩色相机,可以将正面表面的撞伤、缺胶、漏胶缺陷特征与背景区分,对比度效果明显。

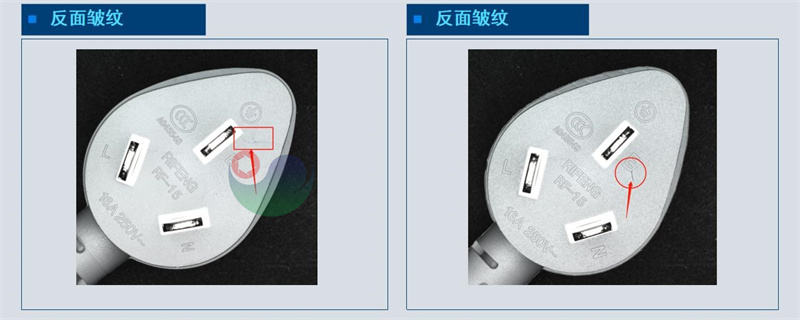

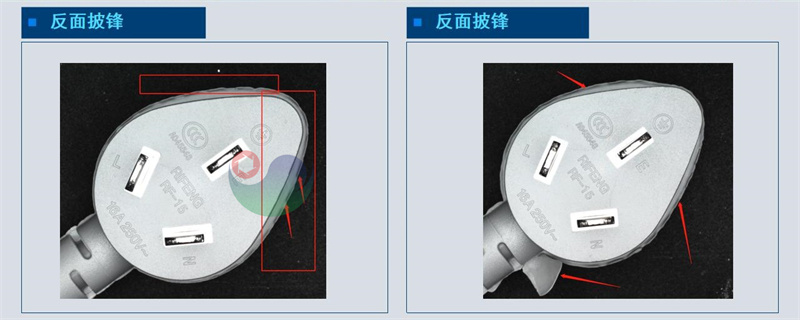

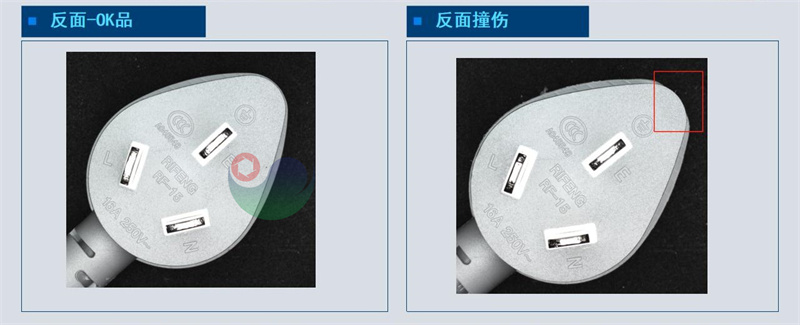

背面披锋、撞伤、皱纹等缺陷,先选用环形无影把轮廓打亮,为兼容更多缺陷,再结合圆顶光源补光,提高表面缺陷对比度,简化算法。

工位示意图

该内容请联系客服

工位配置表

该内容请联系客服

风险与问题

结合两个工位,成像效果可检测,撞伤轻微,建议使用AI。

附录-硬件尺寸图

该内容请联系客服
