本方案目录
产品结构及工艺流程介绍
检测需求说明
样品缺陷说明
工站及机位排布
光学成像评估---效果及示意图
算法仿真
风险与问题
附录-硬件尺寸图
产品介绍
玻璃镜片的主要原料是光学玻璃，有着较为优越的光学性质，透光率和机械化学性能表现不错，有恒定的折射率、理化性能稳定;其次玻璃镜片有着较高的折射率，常用于镜片用途的最高折射率为1.9，最后，玻璃镜片表面硬度高，更耐磨损.

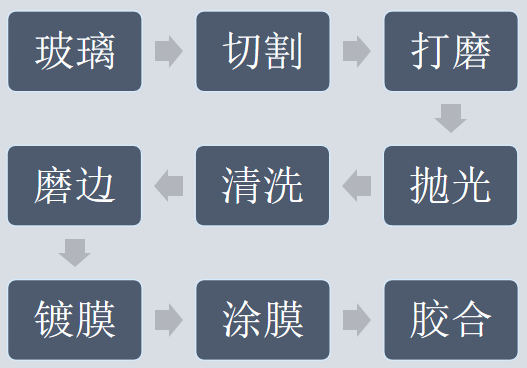

工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
| 产品颜色 | 透明玻璃 |
| 产品检测规格 | 15*15mm |
| 缺陷分布区域 | 整个 |
| 肉眼可视化程度 | 正面 |
缺陷分布区 | 缺陷类型 |

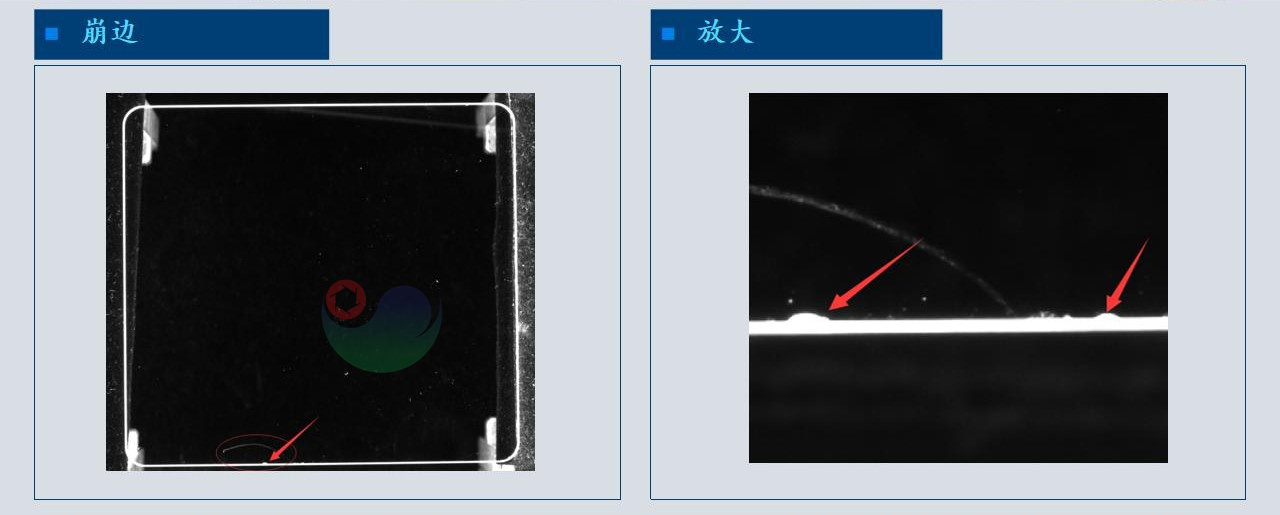

正反面 | 划伤、压痕、凸凹点、崩边 |
四边 | 橘皮、未磨透 |
侧面厚 | 厚度不良、长款尺寸 |
图像效果图

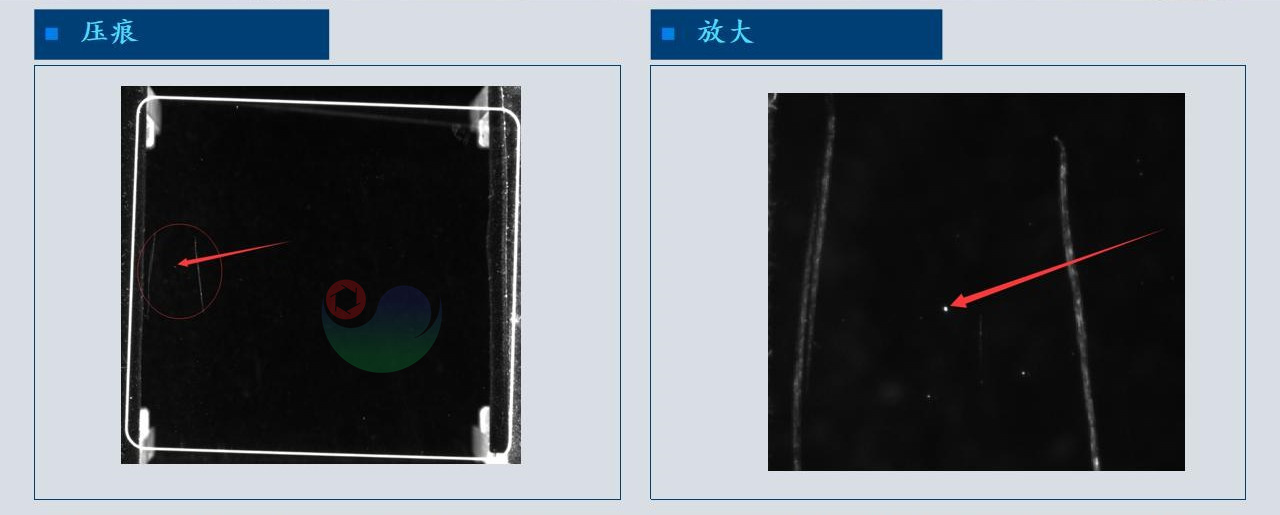

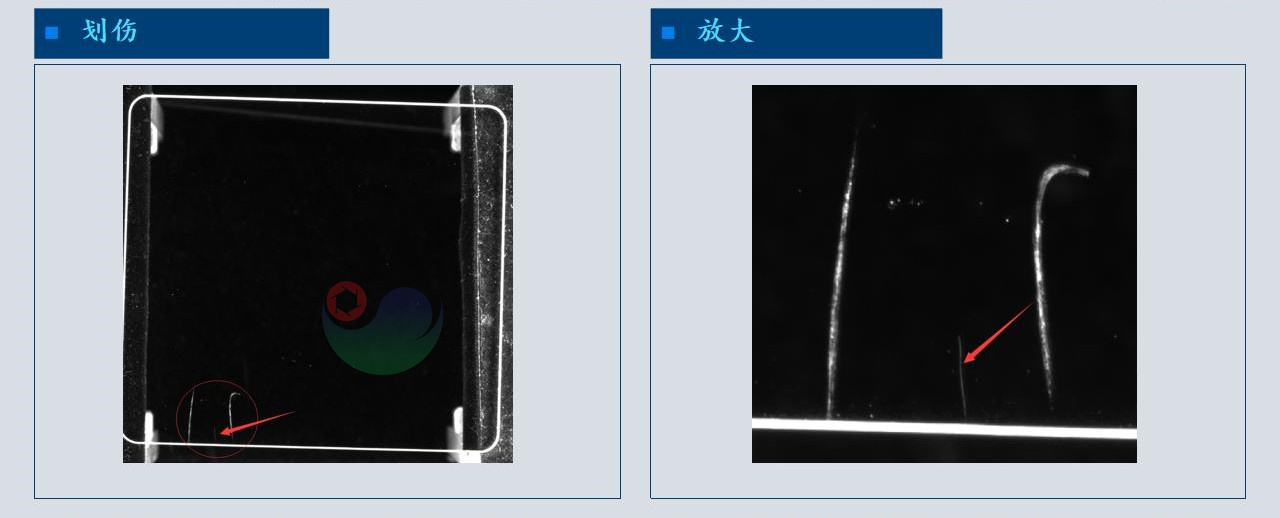

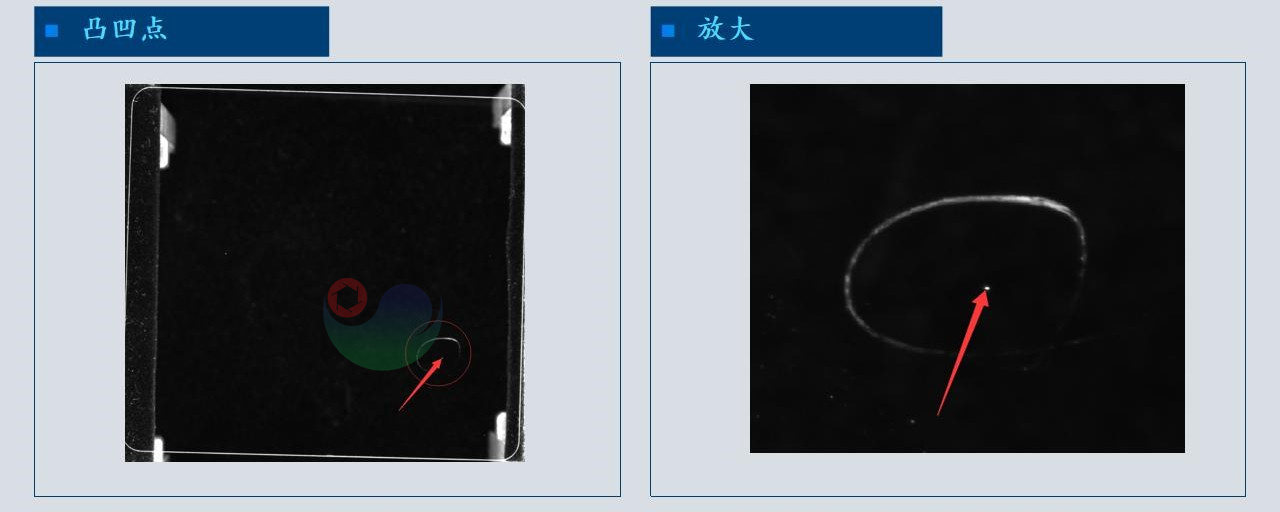

检测光滑表面的缺陷，通过光源1，可单独调整每个光源的角度，避免了环光在四个角度图像较暗的情况下，选用四面可调光源得到均匀的图像，划伤 压痕 凸凹点都能打亮，与背景形成反差，利于软件分析判断。

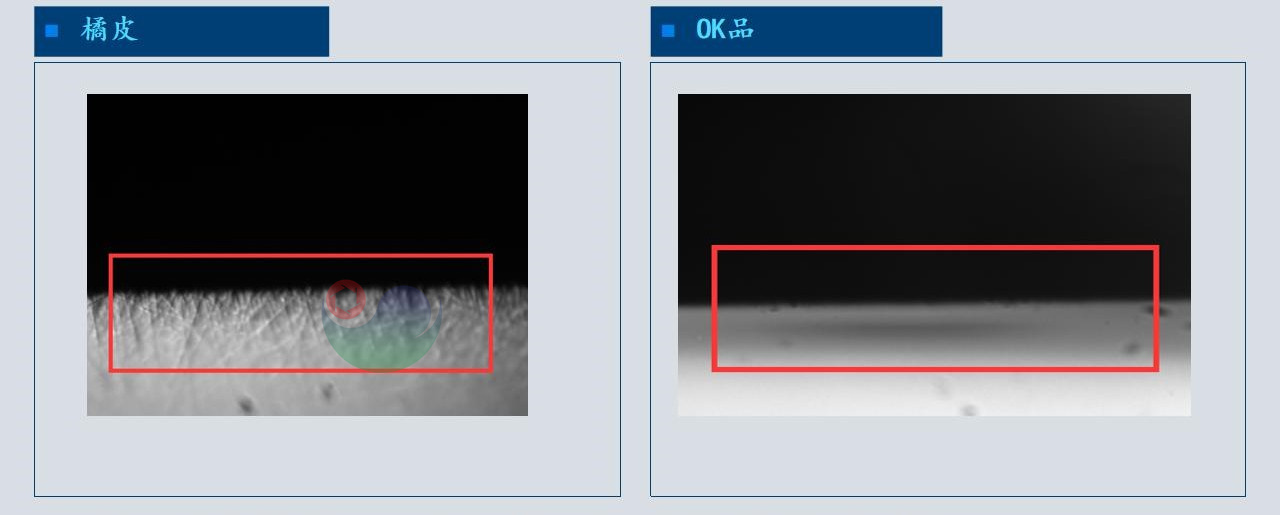

橘皮缺陷，需要在特定角度平行光下方可呈现，选用亮度高的光源2，效果明显。
选用大功率灯珠，使用大功率LED配合聚光透镜的低角度线光，低角度斜光的照射下可让未磨透缺陷清晰成像
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
从目前现有的样品判断，工位2 工位3需要多次检测方可完成整个产品的检测，效果可以检。
