汽车钥匙图案外观检测项目视觉方案报告

管理员

本方案目录

产品结构及工艺流程介绍

检测需求说明

样品缺陷说明

工站及机位排布

光学成像评估---效果及示意图

算法仿真

风险与问题

附录-硬件尺寸图

产品介绍

汽车钥匙通常具有如下特点:1、其外观壳体采用塑料材质;2、按键采用多个分离式小按键;3、信号指示灯采用点式发光;4、采用电池供电,且供电电池采用一次性圆形纽扣式电池;

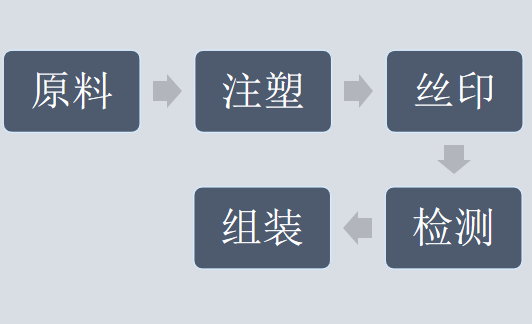

工艺流程


检测需求说明

该内容请联系客服

样品缺陷说明

产品颜色

蓝色

产品检测规格

360*300mm

缺陷类型

黑线位置及尺寸

缺陷分布区域

表面

肉眼可视化程度

正面

备注


图像效果图

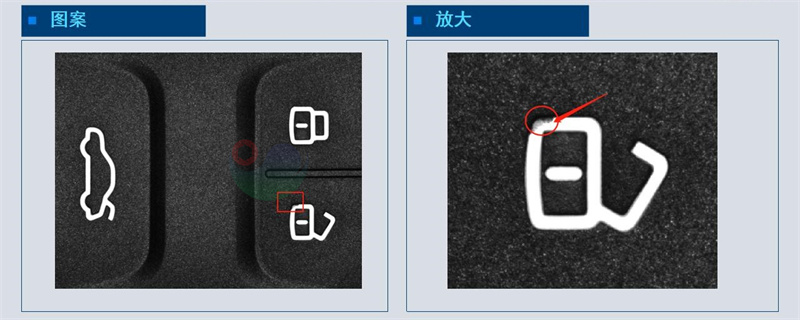

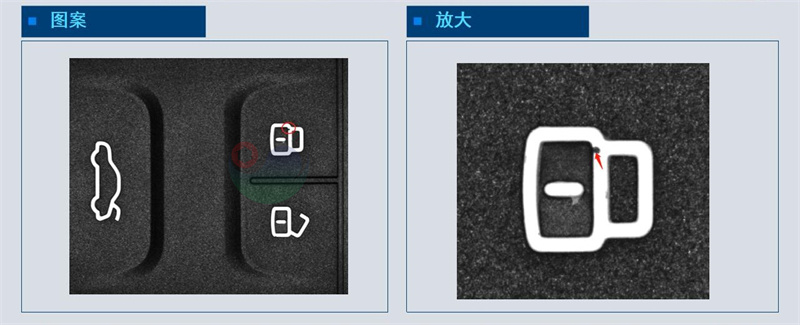

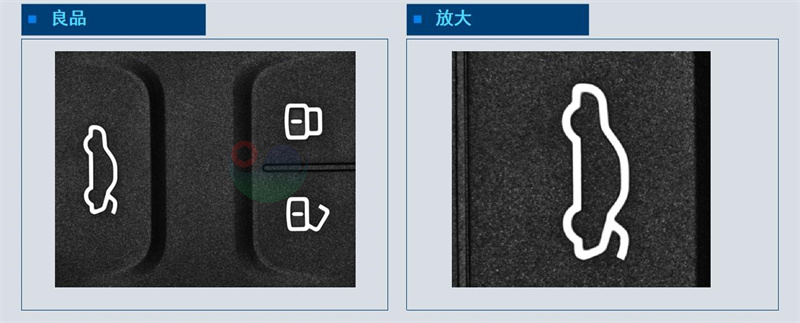

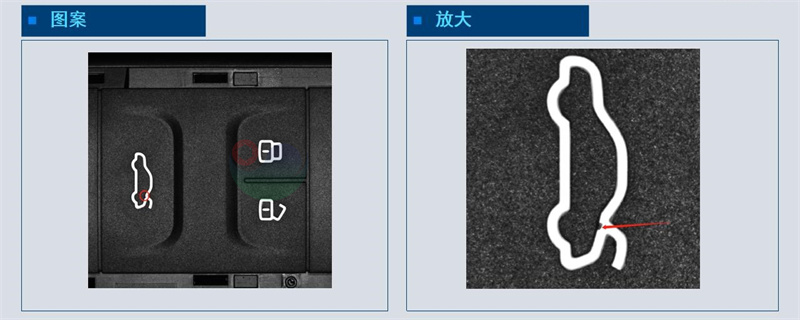

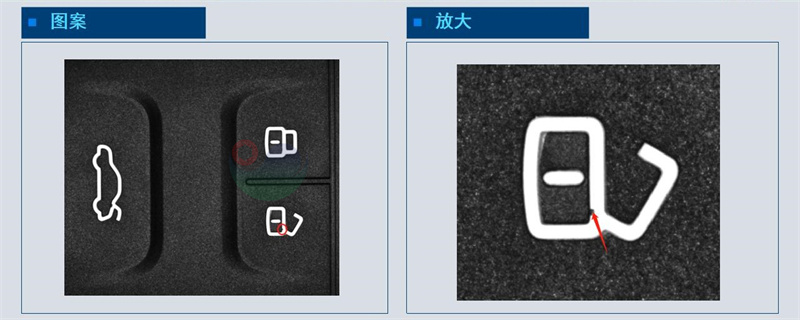

检测产品表面丝印不良,选用光源,在照射样品形成一片均匀的区域,表面黑色粗糙面无噪点影响,把丝印缺陷打亮,缺陷对比明显,检测简单。

工位示意图

该内容请联系客服

工位配置表

该内容请联系客服

风险与问题

从目前现有的样品判断,成像效果可检。
