本方案目录
产品结构及工艺流程介绍
检测需求说明
样品缺陷说明
工站及机位排布
光学成像评估---效果及示意图
算法仿真
风险与问题
附录-硬件尺寸图
产品介绍
不锈钢钢管是一种中空的长条圆形钢材，主要广泛用于石油、化工、医疗、食品、轻工、机械仪表等工业输送管道以及机械结构部件等。另外，在折弯、抗扭强度相同时，重量较轻，所以也广泛用于制造机械零件和工程结构。也常用作家具厨具等。

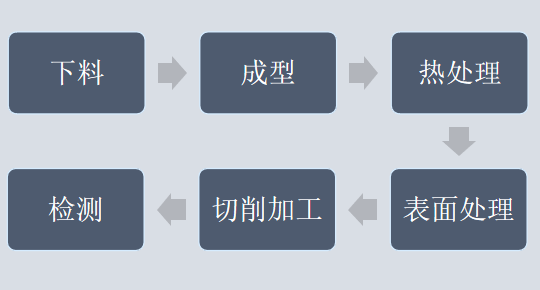

工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
| 产品颜色 | 银色 |
| 产品检测规格 | ∅15mm |
| 缺陷类型 | 断裂、破损 |
| 缺陷分布区域 | 端面 |
| 肉眼可视化程度 | 可见 |
图像效果图

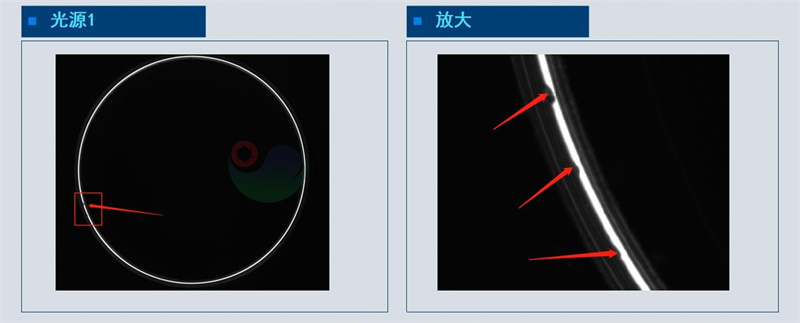

第一种方式，选用光源1，只有平整整圈将光反射到镜头中，不平整的面上的光未进入到镜头里，因此缺陷会在图像中呈现暗色，此光源只能检测范围小的一圈，检测不到整个端面。

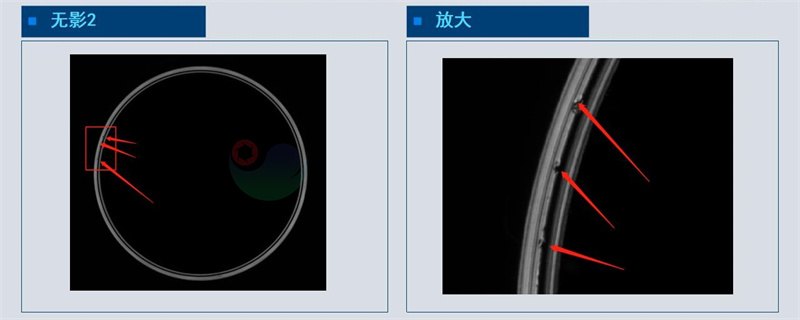

第二种方式，选用光源2，使照射区域灰度更均匀，把周圈都打亮了，此光源能检测范围几圈缺陷，检测不到整个端面。

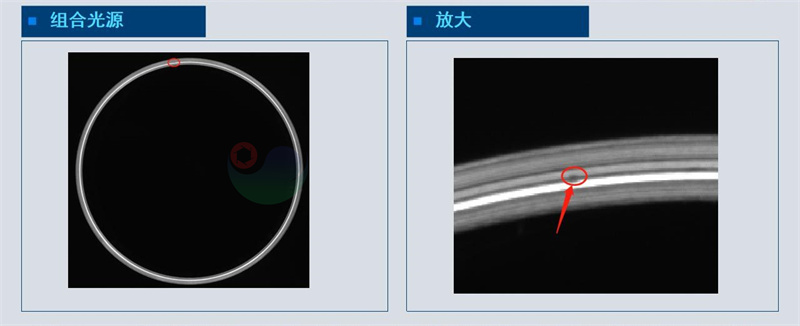

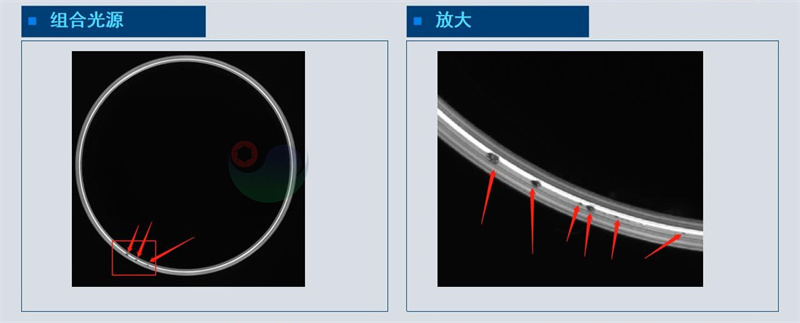

结合方式一二，可选择两个光源组合，把整个端面拍摄均匀，微小的缺陷也可以区分，单个光源只能拍摄到部分，不好识别。
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
用组合光源效果可检，两个光源需要调试至一定的亮度，建议使用串口或者网口调试，方便设置。
