本方案目录
产品结构及工艺流程介绍
检测需求说明
样品缺陷说明
工站及机位排布
光学成像评估---效果及示意图
算法仿真
风险与问题
附录-硬件尺寸图
产品介绍
常用的材料主要有：1、低碳合金钢；2、碳素钢；3、铸铁；4、黄铜；5、高分子材料；6、胶木等

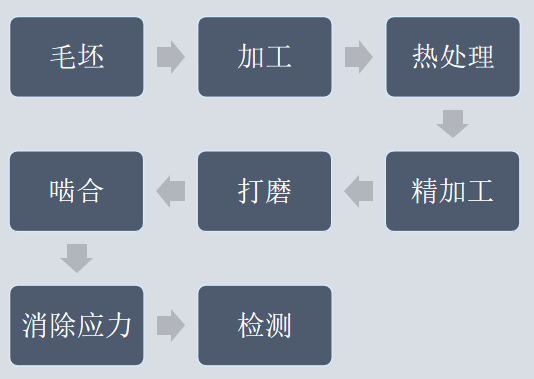

工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
| 产品颜色 | 金属银色 |
| 产品检测规格 | ∅45mm |
| 缺陷类型 | 尺寸检测 |
| 缺陷分布区域 | 正面 |
| 肉眼可视化程度 | 可见 |
图像效果图

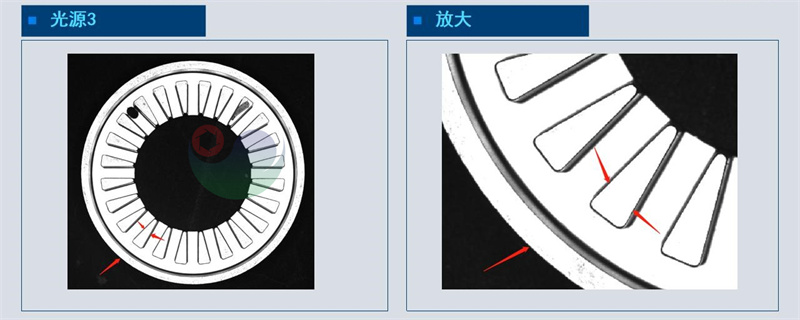

检测产品的外径及齿轮尺寸，外径检测背部选用于外形轮廓检测场合的平行面光源，正向选用高角度环形光源，把表面齿轮打亮，边缘锐度高，干扰小，效果明显。

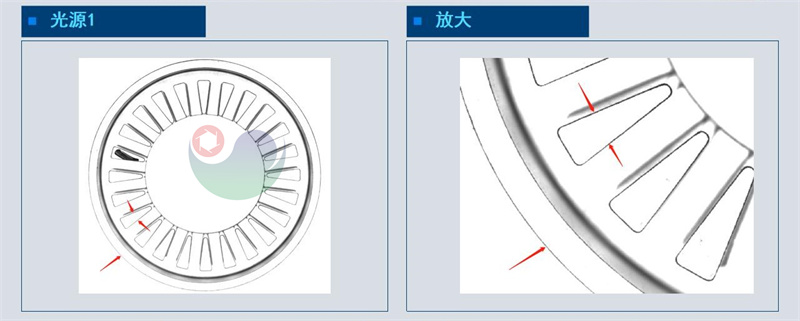

选用多角度均匀照射圆形无影光源，漫射光柔和，外径及齿轮尺寸有阴影及表面缺陷会造成算法上的干扰。

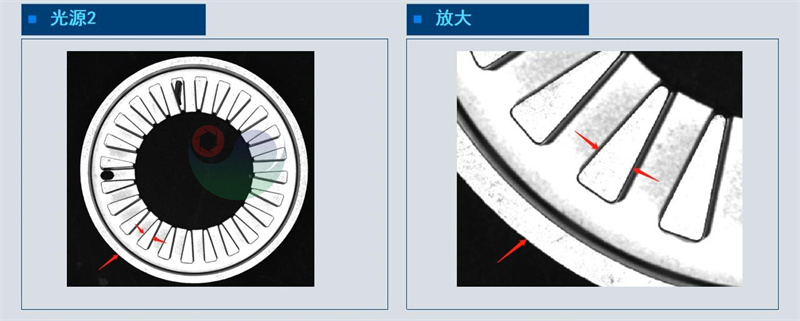

选用低角度环形光源照射，外径有阴影，齿轮面打亮，边缘还是有一些阶梯性的黑影，后期不利于软件处理。
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
选用三种方式光学成像方案，组合光源效果最好，如另外两个方案可用也可选择对应硬件。
附录-硬件尺寸图
该内容请联系客服
