本方案目录
产品结构及工艺流程介绍
检测需求说明
样品缺陷说明
工站及机位排布
光学成像评估---效果及示意图
算法仿真
风险与问题
附录-硬件尺寸图
产品介绍
笔记本外壳贴膜一般都带图案的，起到美容本本和保护本本免受刮伤的作用。它性能卓著，图案艺术而不失华美，完全可以让色彩单一的数码设备脱颖而出。不想装上厚重的保护壳，又希望笔记本电脑能展现个人的风格美感，可以考虑“艺术图样机身贴（皮肤）”让笔记本电脑成为一款移动便携的艺术品。

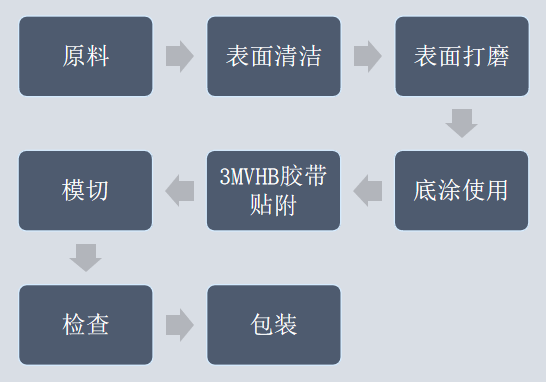

工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
| 产品颜色 | 黄绿蓝 |
| 产品检测规格 | ∅25mm |
| 缺陷类型 | 抛膜、套位、脏点 |
| 缺陷分布区域 | 正面 |
| 肉眼可视化程度 | 可见 |

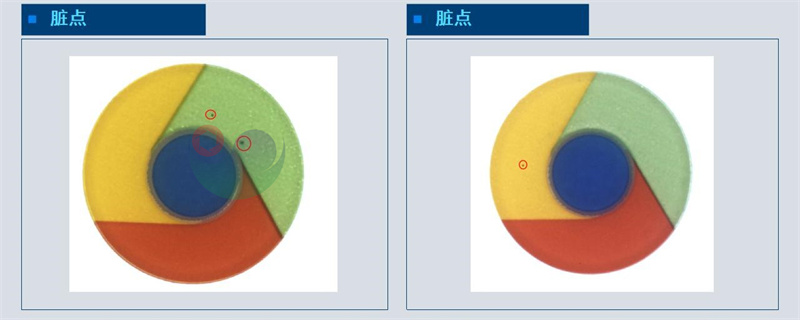

图像效果图

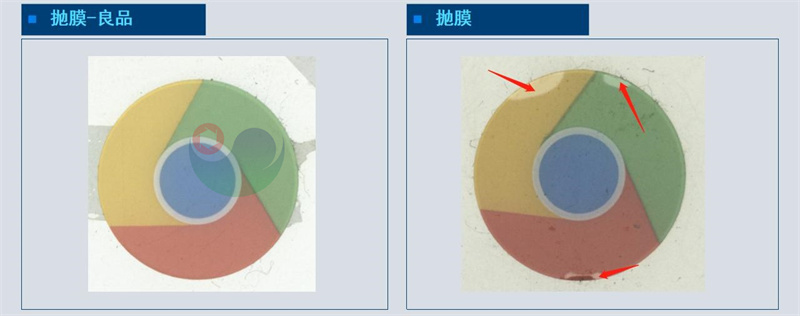

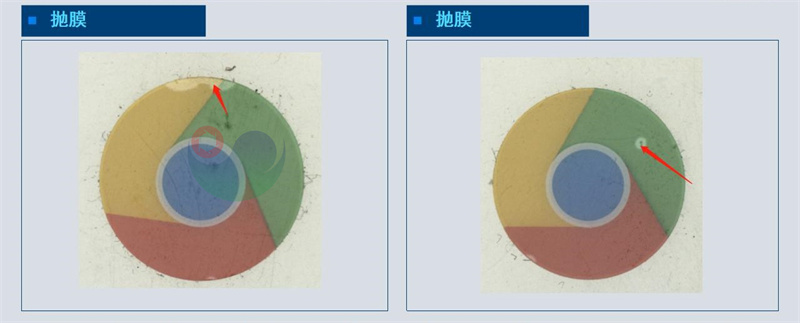

产品表面膜缺陷，膜片反光，缺陷处膜片有空气，用别类型的光源会有光斑影响软件判断，选择用同轴光源，把表面反光消除，缺陷处不平整与背景形成色差，达到检测目的。

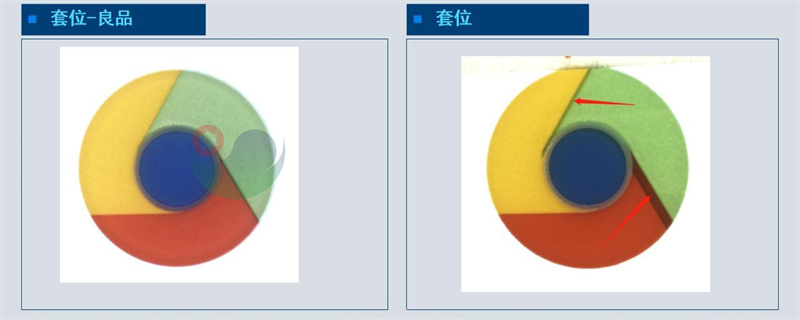

产品套位及脏点检测，选用底部发光的均匀面光源，通过从背向照明的方式，把产品轮廓打亮，颜色区分清晰，套位缺陷区间对比，脏点附在表面都显而易见。
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
选用两种成像方案中的任何一个都可检，看实际情况选择合适的光学成像方案。
