本方案目录

产品结构及工艺流程介绍

检测需求说明

样品缺陷说明

工站及机位排布

光学成像评估---效果及示意图

算法仿真

风险与问题

附录-硬件尺寸图

产品介绍

铜是与人类关系非常密切的有色金属，被广泛地应用于电气、轻工、机械制造、建筑工业、国防工业等领域，在我国有色金属材料的消费中仅次于铝。铜在电气、电子工业中应用最广、用量最大，占总消费量一半以上。

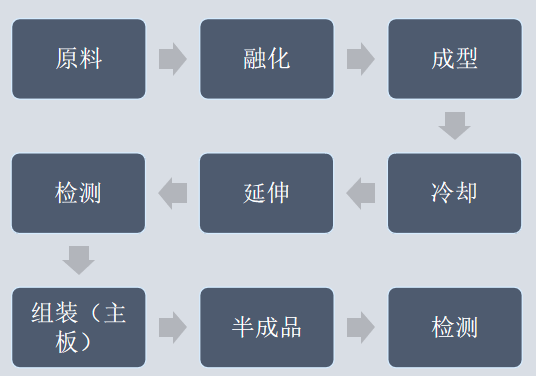

工艺流程

检测需求说明

该内容请联系客服

样品缺陷说明

图像效果图

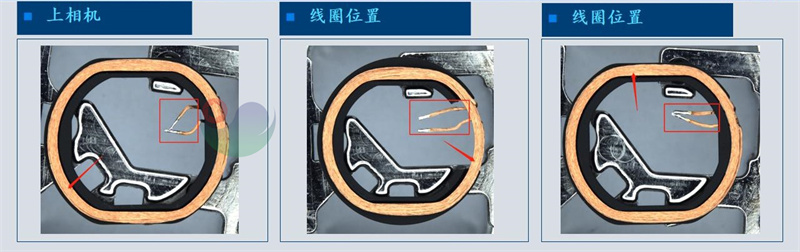

线圈反光不平整，圆弧面，选用能够全方位照射在被测物上的圆顶光源，表面是弯曲金属也能呗均匀照射，配合彩色相机，铜线圈的位置形态清晰可见。

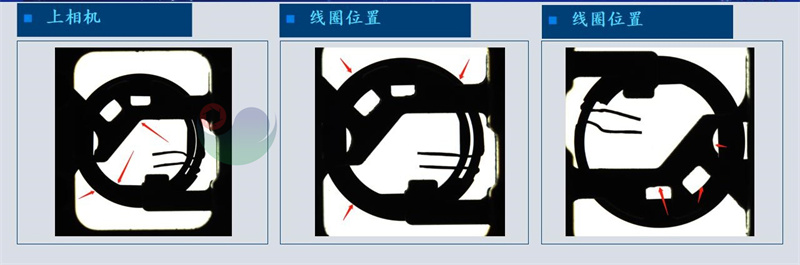

轮廓尺寸检测，选择用背向照明的方式，选择相对垂直光源表面的照射平行面光。在适当距离照射被测物体，光线均匀，轮廓凸显，过度像素个少，精度高。

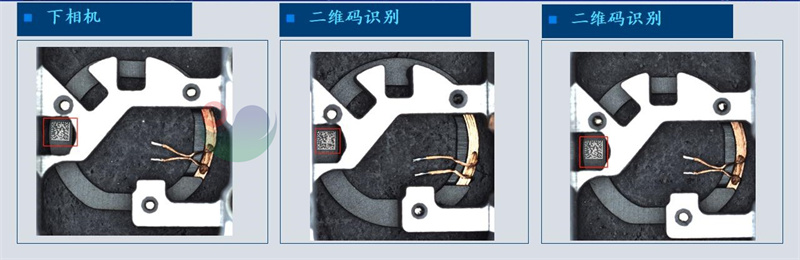

二维码识别检测，在磁石上，选择高角度环形光源直接照射在产品上，把码打亮，光线进入镜头呈现亮色。

工位示意图

该内容请联系客服

工位配置表

该内容请联系客服

风险与问题

从目前现有的样品判断，效果可以检，上相机需要分别点亮光源，拍照两次。下相机需要单独设立一个工位。
