产品介绍

磁铁具有吸引铁磁性物质(如铁、镍、钻等金属)的特性，主要应用在传统工业、医学.天文领域、军事领域。磁铁能够产生磁场，最早的“指南针”就是利用磁铁制作的，对人类发展具有非常重要的意义。

磁铁的成分是铁、钻、镍等原子，其原子的内部结构比较特殊，本身就具有磁矩。磁铁能够产生磁场，具有吸引铁磁性物质如铁、镍、钻等金属的特性。

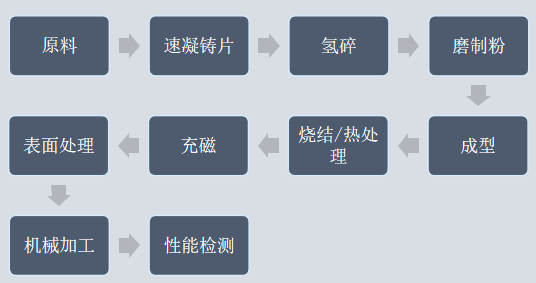

工艺流程

检测需求说明

该内容请联系客服

样品缺陷说明

图像效果图

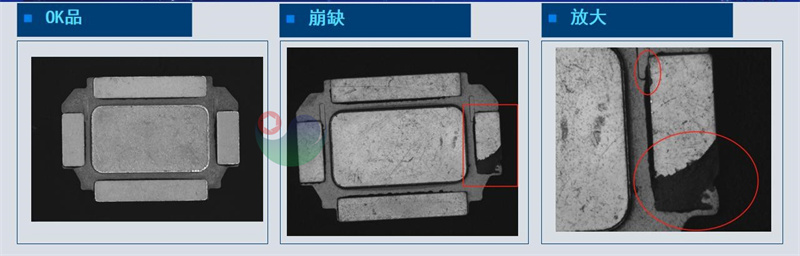

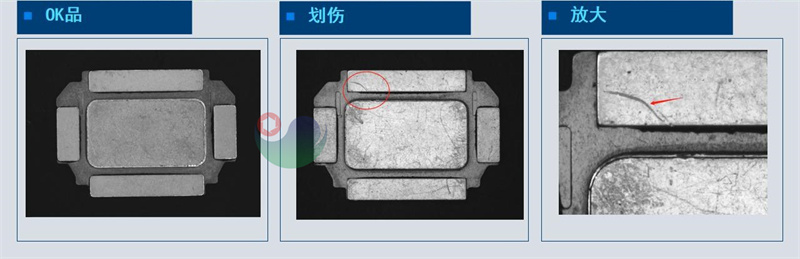

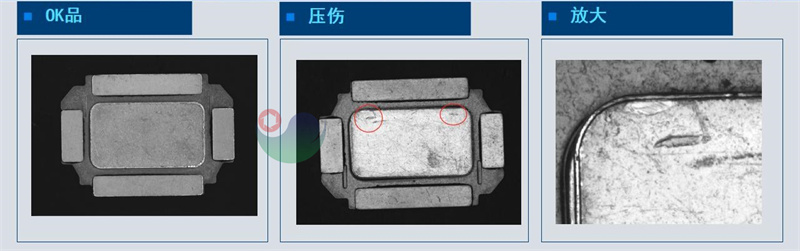

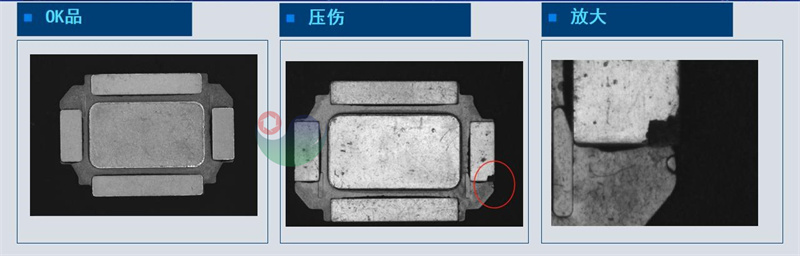

崩缺，缺料，压伤，划伤，裂纹五种缺陷兼容于一个工位，选择同轴光源把表面打亮，能够凸显物体表面不平整，克服表面反光造成的干扰，主要用于检测物体平整光滑表面的缺陷，缺陷处光线照射后没有反射回镜头呈现黑色，整体对比度高。

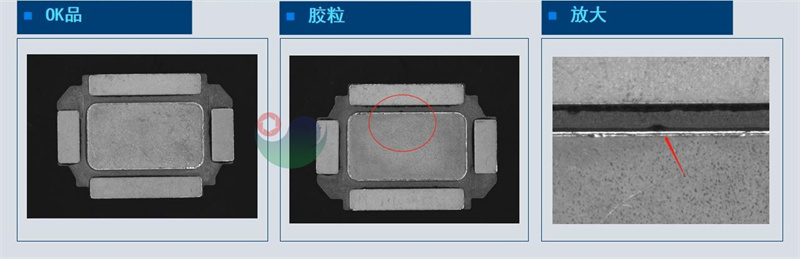

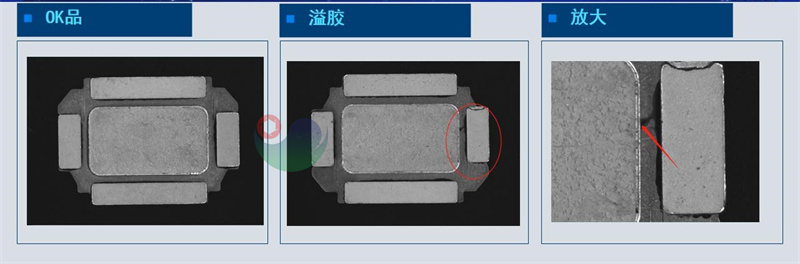

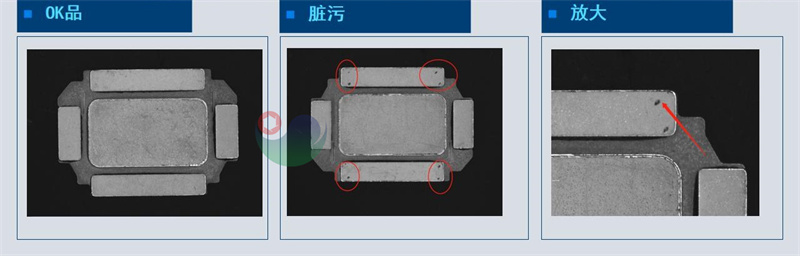

胶粒，溢胶，脏污选择同轴光消除表面反光造成的干扰，在同轴光源上增加环形光源均匀打亮产品表面和底面轮廓，采用两个光源组合的方式把缺陷与产品面区分。

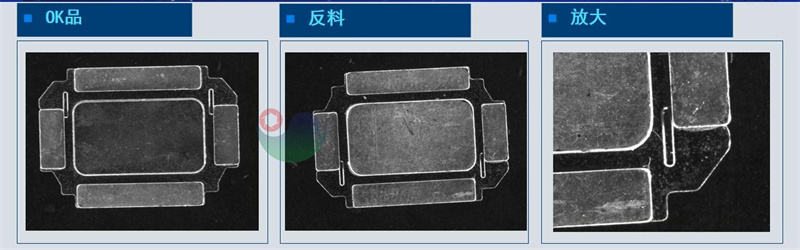

反料及偏位，选用零度环形光源，光源直射性强，发散光少，光精准照射到缺陷处的边缘，避免了产品背景干扰，图像整体效果佳。

工位示意图

该内容请联系客服

工位配置表

该内容请联系客服

风险与问题

从目前现有的样品判断，成像效果可检，需要收集不同批次的样品来确认光学成像是否稳定一致，样品做等级分类，在做完成成像确认之后做封样保存。
