本方案目录
产品结构及工艺流程介绍
检测需求说明
样品缺陷说明
工站及机位排布
光学成像评估---效果及示意图
算法仿真
风险与问题
附录-硬件尺寸图
产品介绍
听筒网主要应用于手机听筒网、喇叭网、耳机网，音箱网和其它音响设备上，起到防尘美观等作用。

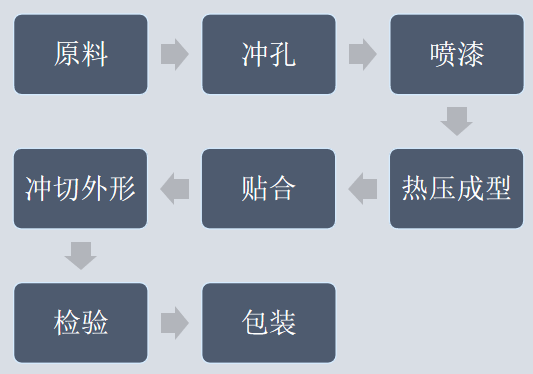

工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
| 产品颜色 | 黑色 |
| 产品检测规格 | 18*6mm |
| 肉眼可视化程度 | 可见 |
缺陷分布区域 | 缺陷类型 |
| 网正面 | 孔型不规则、网变形、网破、孔不穿 |
| 顶面 | 压伤 |
| 侧面 | 变形 |
图像效果图

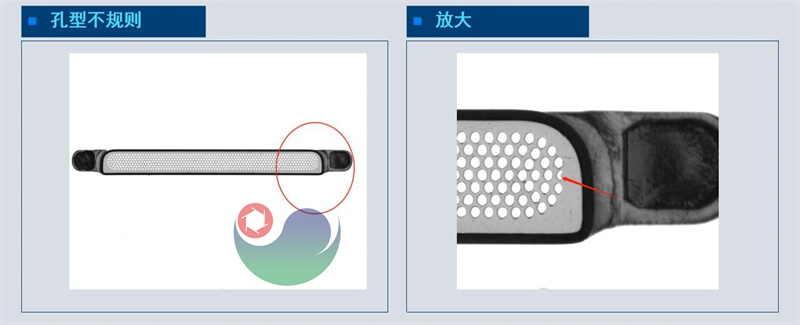

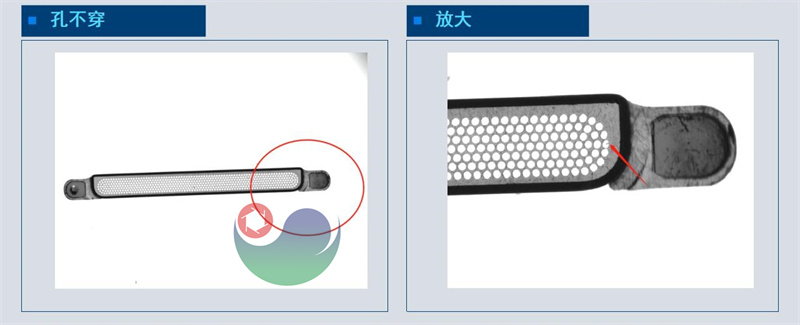

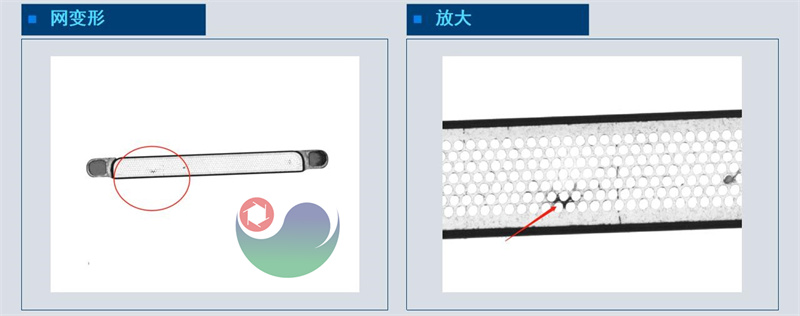

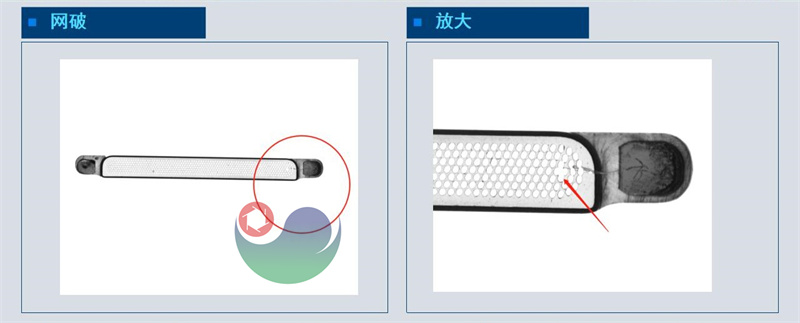

孔型 网破 孔不穿三种缺陷可选择均匀的面光当背光，主要识别王孔形状去检测是否有缺陷，网变形是表面缺陷为兼容于一个工位，正向光选择同轴光源把表面打亮，也可将变形表面不平整的缺陷利用光线照射后没有反射回镜头呈现黑色，与背景形成对比。

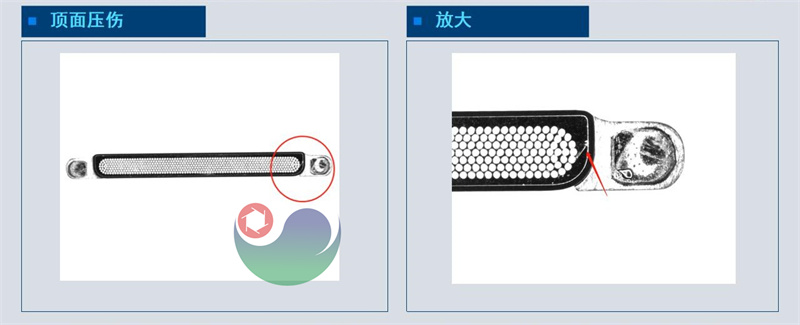

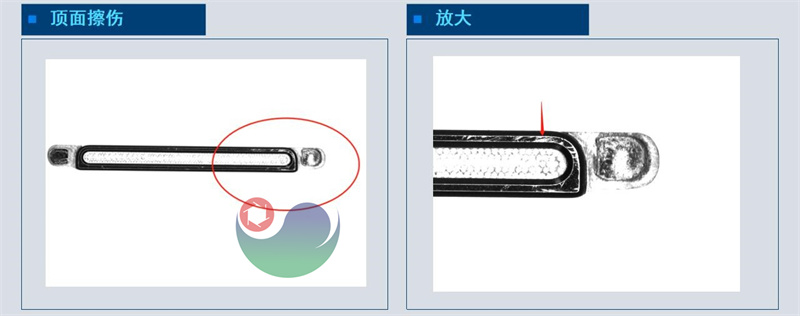

黑亮面顶面擦伤，压伤，可通过高角度环形光源，利用余光照射在产品上，顶面直接反光无法进入镜头，但表面的擦伤，压伤由于反光程度不一样，可以在图像上呈现与背景不同的灰度。

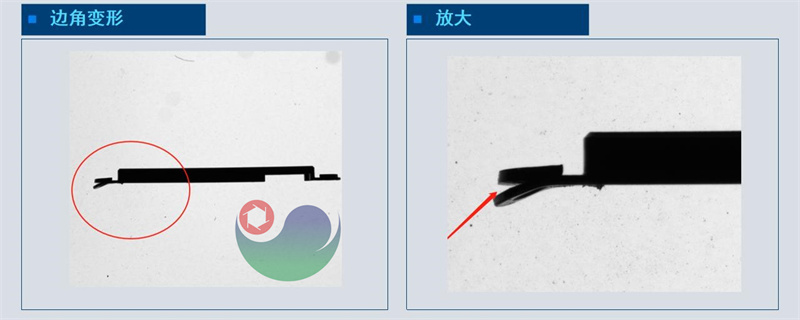

边角平面度检测，选用背向照明的方式，产品变形区域轮廓清晰成像，对比明显，检测精度高。
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
从目前现有的样品判断，成像效果可检，根据缺陷的类型和打光方式，目前成像分了3个工位检测，工位1同轴光加面光检测正面缺陷，工位2环光检测顶面缺陷，工位3打背光检测边角变形
