针套外观检测项目视觉方案报告

管理员

本方案目录

产品结构及工艺流程介绍

检测需求说明

样品缺陷说明

工站及机位排布

光学成像评估---效果及示意图

算法仿真

风险与问题

附录-硬件尺寸图

产品介绍

多用途注射器针头护套,其特 征在于在 护套的外顶部增设一棉棒。注射器在使用时,取下护套,护套同时作为手柄,顺便使棉 棒蘸取消毒液,对人体注射 部位 进行消毒。

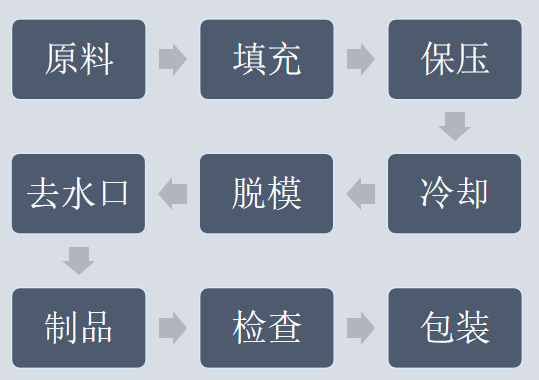

工艺流程


检测需求说明

该内容请联系客服

样品缺陷说明

产品颜色
粉色 橙色 灰色 玫红色
产品检测规格

12m

缺陷类型黑点
缺陷分布区域

表面

肉眼可视化程度可见

图像效果图

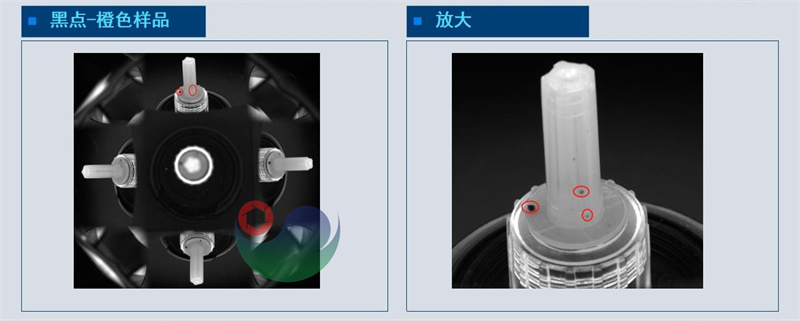

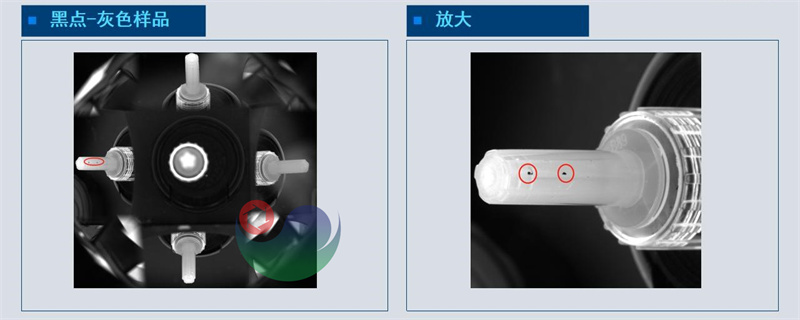

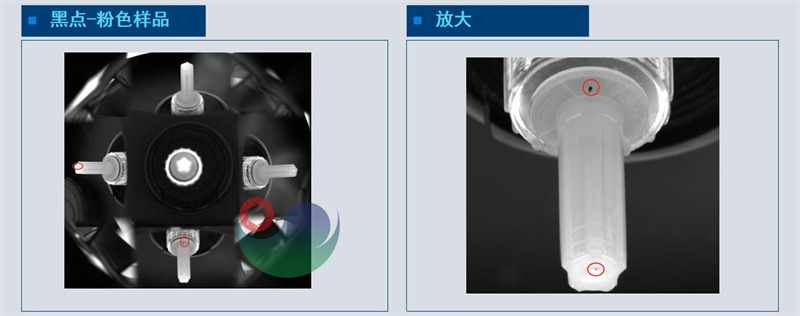

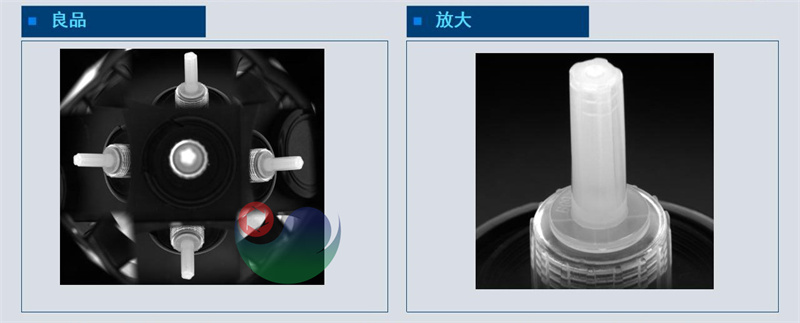

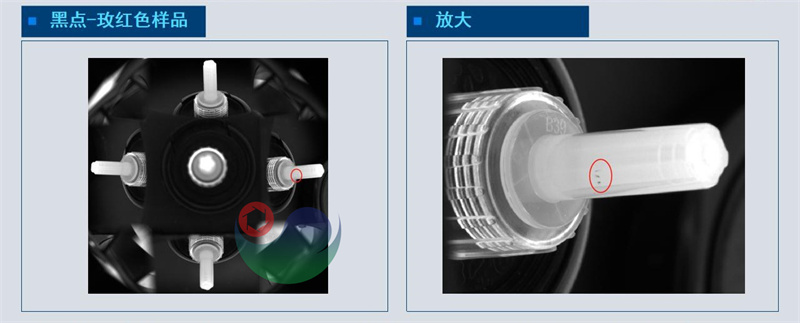

选用能达到多视角成像效果的光源模组。实现一个相机单次成像可拍摄样品不同视角的效果,黑点缺陷从不同视角体现出来,效果对比明显,同时也避免了单工位多次检测或多工位检测的繁琐,既提高了检测效率和检测精度,又节省了人力物力。

塑胶行业-针套外观检测成像方案_09

塑胶行业-针套外观检测成像方案_10

塑胶行业-针套外观检测成像方案_11

塑胶行业-针套外观检测成像方案_12

塑胶行业-针套外观检测成像方案_13

工位示意图

该内容请联系客服

工位配置表

该内容请联系客服

风险与问题

从目前现有的样品判断,成像效果可检。
