屏蔽罩异色检测项目视觉方案报告

管理员

本方案目录

产品结构及工艺流程介绍

检测需求说明

样品缺陷说明

工站及机位排布

光学成像评估---效果及示意图

算法仿真

风险与问题

附录-硬件尺寸图

屏蔽罩的产品介绍

此部件主要应用于手机,GPS等领域,是防止电磁干扰(EMI)、对PCB板上的元件及LCM起屏蔽作用。

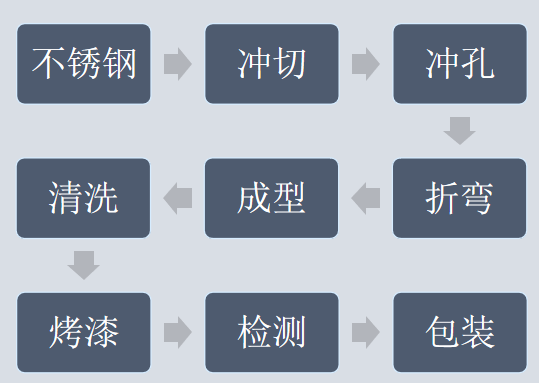

工艺流程

微信截图_20230407174146

检测需求说明

该内容请联系客服

样品缺陷说明

产品颜色
黄色
产品检测规格55*35mm
缺陷类型异色
缺陷分布区域烤漆面
肉眼可视化程度可见

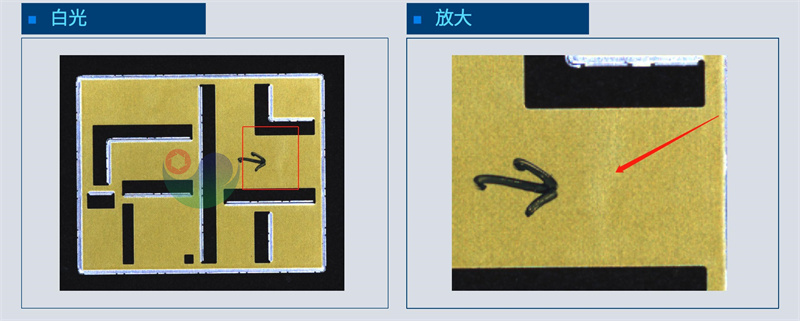

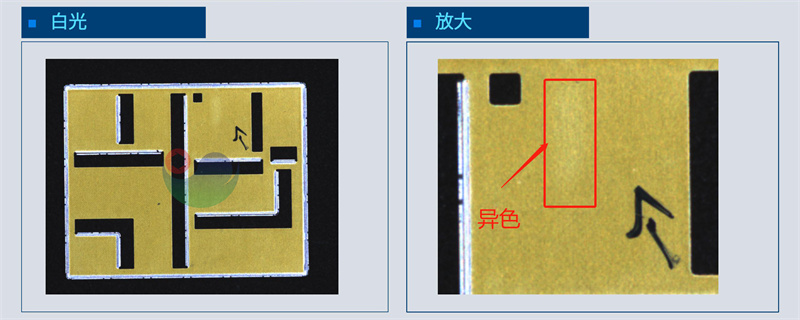

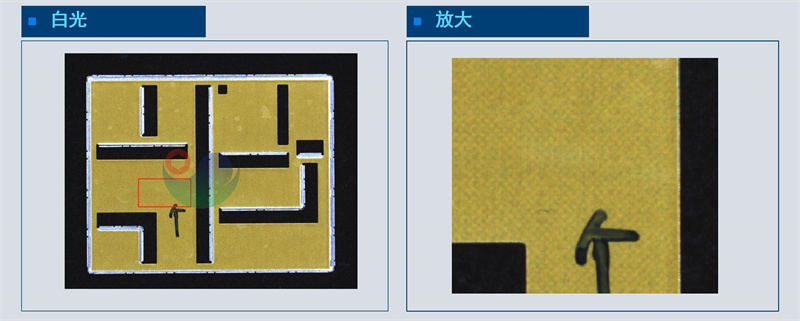

图像效果图

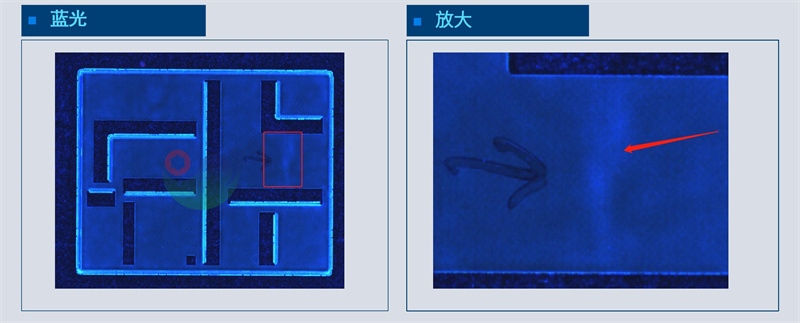

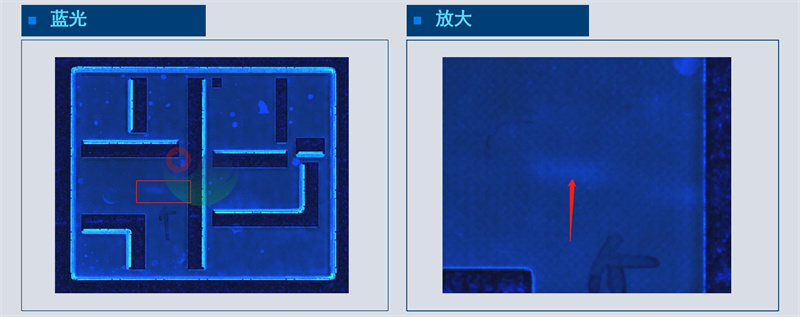

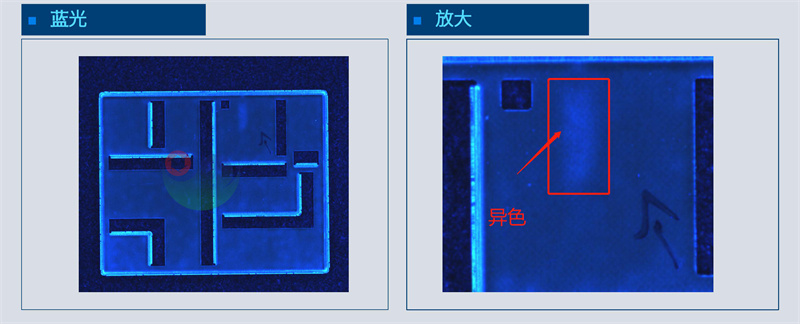

烤漆异色缺陷用白色光源把异色打亮的方式的效果不明显,根据光的色度学,黄色和蓝色是中正对的颜色,物体吸收与其本体颜色互补的波长的光,采用环形无影蓝光配合彩色相机,效果相对明显。

五金行业-屏蔽罩异色检测成像方案_09

五金行业-屏蔽罩异色检测成像方案_10

五金行业-屏蔽罩异色检测成像方案_11

五金行业-屏蔽罩异色检测成像方案_12

五金行业-屏蔽罩异色检测成像方案_13

五金行业-屏蔽罩异色检测成像方案_14

工位示意图

该内容请联系客服

工位配置表

该内容请联系客服

风险与问题

从目前现有的样品判断,成像效果可检。后续跟批量采集,来观察稳定性,以及风险性。

附录-硬件尺寸图

该内容请联系客服
