焊点缺陷检测及机器视觉光源挑选

管理员

焊点缺陷检测系统描述

系统采用进口高分辨率CCD相机,可以快速获取汽车温度传感器塑料件电阻焊接部分的图像,通过图像识别、分析和计算,采用灰度对比提取检测温度传感器塑料件电阻焊接部分少锡、多锡、焊锡拉丝等缺陷。并输出相应检测合格/不合格信号提示,以便于人员对缺陷品的处理。

系统检测原理介绍

本系统采用先进的图像视觉检测技术,图像处理系统对每幅图像进行预处理、相关尺寸测量等运算,并与标准模板图像或设定的相关参数进行比较,根据检测区域内汽车温度传感器塑料件电阻焊接部分少锡、多锡、焊锡拉丝等灰度差值来提取表面的缺陷,并提示缺陷位置及显示缺陷大小。输出相应检测信号。

案例简述:检测电路板上焊点的饱满度,用普通环光检测只能将焊点顶部打亮,无法将整个焊点的饱满度呈现出来,所以无法检测焊点漏焊,虚焊等不良,AOI三色光源三种不同颜色的环光组合在一起,分别以不同的角度照射,饱满的焊点呈现出的效果是三色光从上至下分层分布在焊点上,而漏焊或虚焊的焊点只有一种或两种颜色,从而判定焊点是否饱满,AOI三色光源对焊点饱满度的检测有很好的辨识效果。

样品图

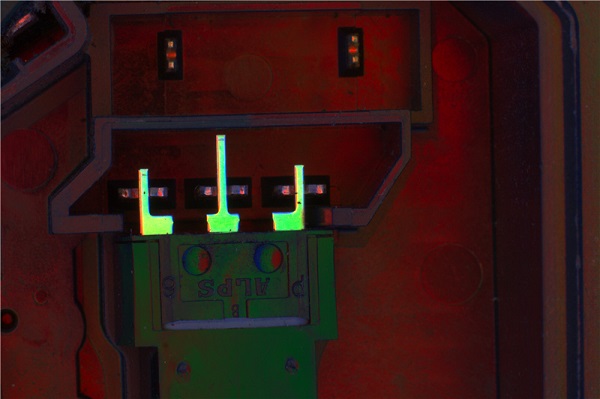

缺陷--未焊锡

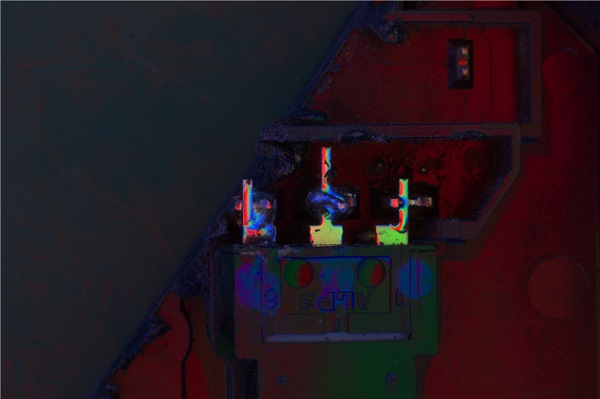

缺陷--虚焊
