针脚位置度专用光源的应用范围是什么?

管理员

产品图片

75e3687bcded2e1

原理:

当灯珠发光时,会有不同方向的光路,带吸光布的盖板吸收了发散光(黄色箭头)方向的光,我们检测针脚位置度,需要多数的光线照射到针脚上,如图中红色箭头,从而拉开特征与背景的对比度,降低背景干扰。

特点:

光源尺寸与开孔尺寸可根据产品定制

光线平行,多数的光线照射到针脚上,减少了发散光的干扰,从而拉开与背景的对比度,降低背景干扰。

应用:

l适用于电容、冲压件、连接器等产品的阵脚位置度检测

小型圆形产品尺寸测量

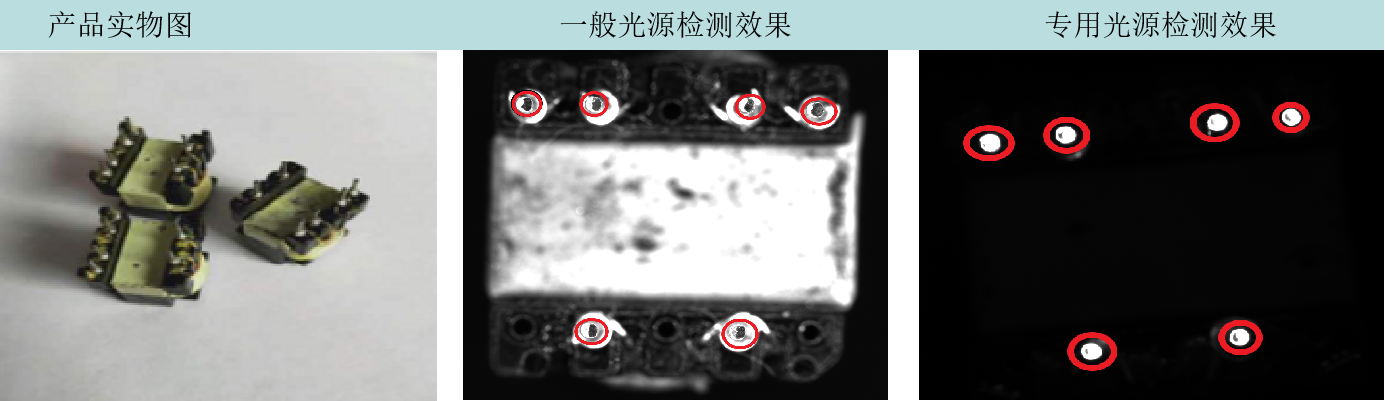

★应用案例
