投影结构光的原理和应用范围是什么?

管理员

产品图片

8028b701586eddd

原理:

 投影结构光是针对粗糙面凹凸检测而专门设计的一款光源,有多种不同颜色可供选择,投影区域面积可通过更换不同的2/3”镜头实现轻松调整。

投影结构光通过投影出有固定规律的图案到产品上,通过检测图案的变形来实现缺陷检测、弧面产品变形检测、产品3D轮廓检测。

栅格片可以根据要求为客户提供定制图案,必须提交标有精确几何信息的图案

可提供更细的线条,更清晰的边缘和更均匀的照明,图案精度3um以上

投影区域与图案具有相同纵横比,投影区域尺寸取决于所选投影镜头的光学放大倍率,投影精度同时取决于图案加工精度和镜头畸变。

特点:

1、投影结构光源需配合镜头使用

2、光栅图案可定制

3、光照均匀

4、条纹精度3um以上

5、可匹配2/3"镜头使用

应用:

粗糙产品表面凹凸检测

食品药品包装缺料检测

粗糙产品轮廓度检测

★栅格片可更换,有常规片也有定制。有一字栅格片、十字栅格片、条纹栅格片、网格栅格片、环形栅格片等

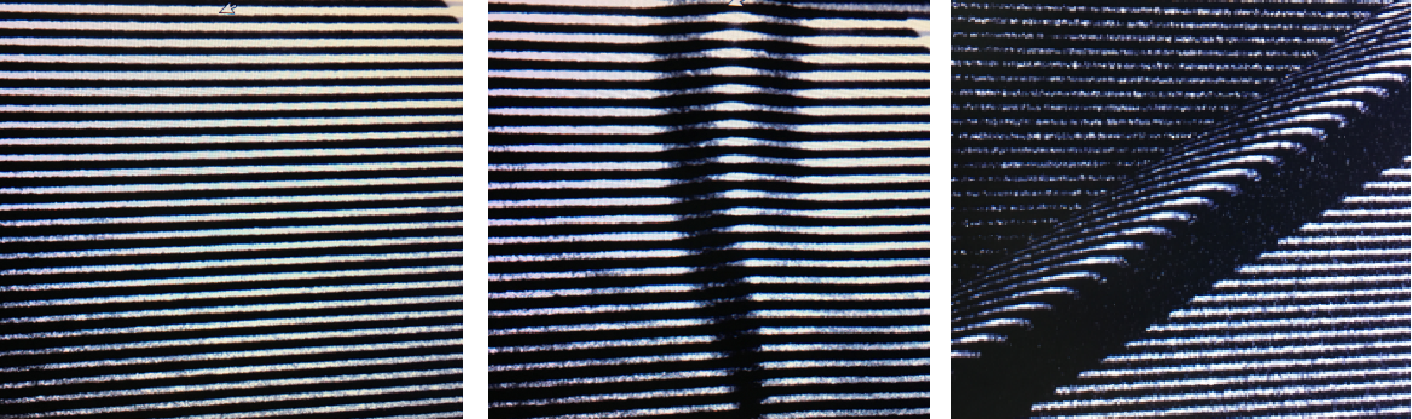

★应用案例
