内外壁多视角模组6视角-CSD-9090的检测案例分享

管理员

2b31dc32aedb4a6

原理:

此光学模组采用6片双镜组光学设计,通过两个镜片组的配合,可以实现与圆孔轴心偏30度的六面成像,通过一次拍摄可以得到6个方向的效果图。另外集成了特殊的光源照明设计能使效果图均匀无光斑。

特点:

 双镜组设计、体积更小,只有同行单镜组设计的1/10体积及重量;

应用:

 6面成像,效率更高;

工作距离10-15mm,产品无需升降;

可结合镜头定制卡座,安装方式更自由;

可配合远心镜头及FA镜头使用;

可拍摄1.2倍孔径的有效深度;

可根据需求定制4、6、8视角,1.5mm~10mm的内孔或者外壁;

结构小巧,1mm~4mm,5mm~10mm规格的模组外径只有55mm;

精度范围:0.007-0.016

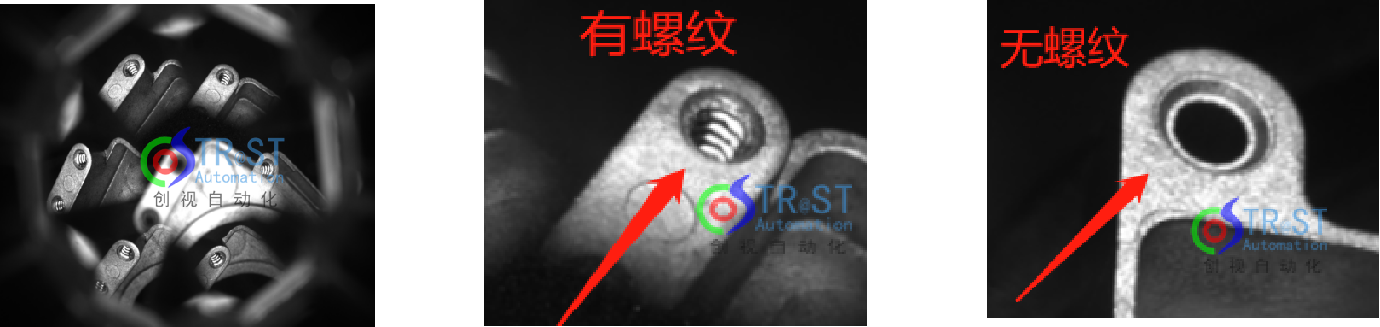

★应用案例-螺纹有无

10

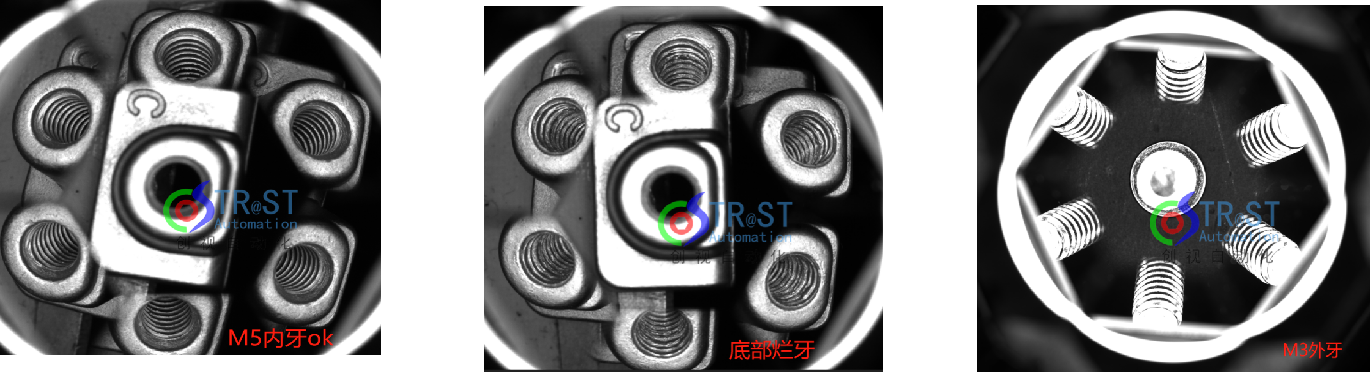

★应用案例-螺纹是否烂牙外牙

11

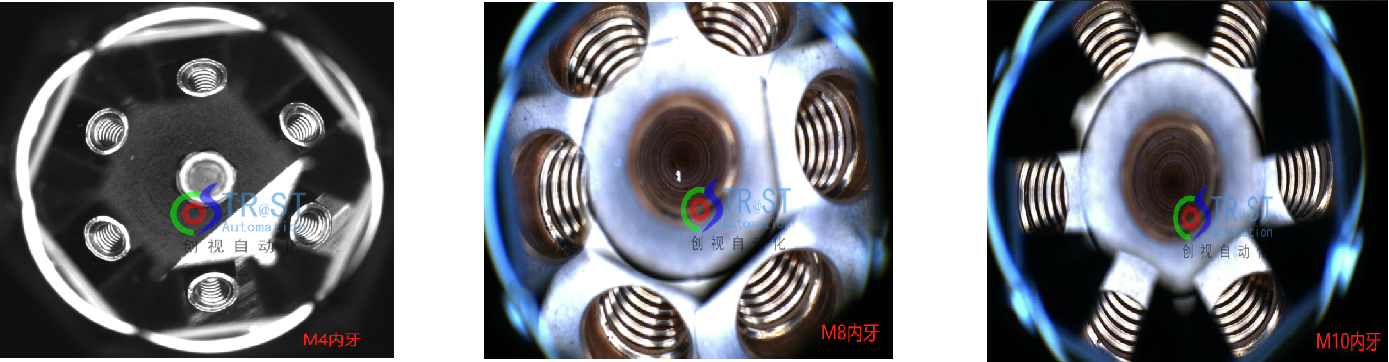

★应用案例-螺纹不同规格内牙
