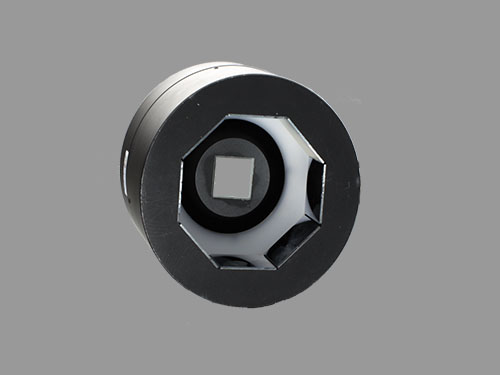

产品图片

原理：

这是一款结合了光源的多图像反光模组，这是通过光路反射产生多图像的组合光源。可根据样品特征以及大小进行光路设计,避免了单工位多次检测或多工位检测的繁琐，既提高了检测效率和检测精度，又节省了人力物力。目的就是为了减少相机光源配置，达到最佳的效果。

特点：

应用于检测较小（1mm-20mm）物体的内壁以及外壁的缺陷

根据这个特性使用定制化设计的多角度光学模组

可一次拍摄得到从四个方向拍摄的效果图，大大提高检测效率和降低硬件成本

精度范围：0.009-0.02

应用：

外壁碰伤，划伤，脏污

产品轮廓的缺口、变形、多料

小产品曲面产品定位

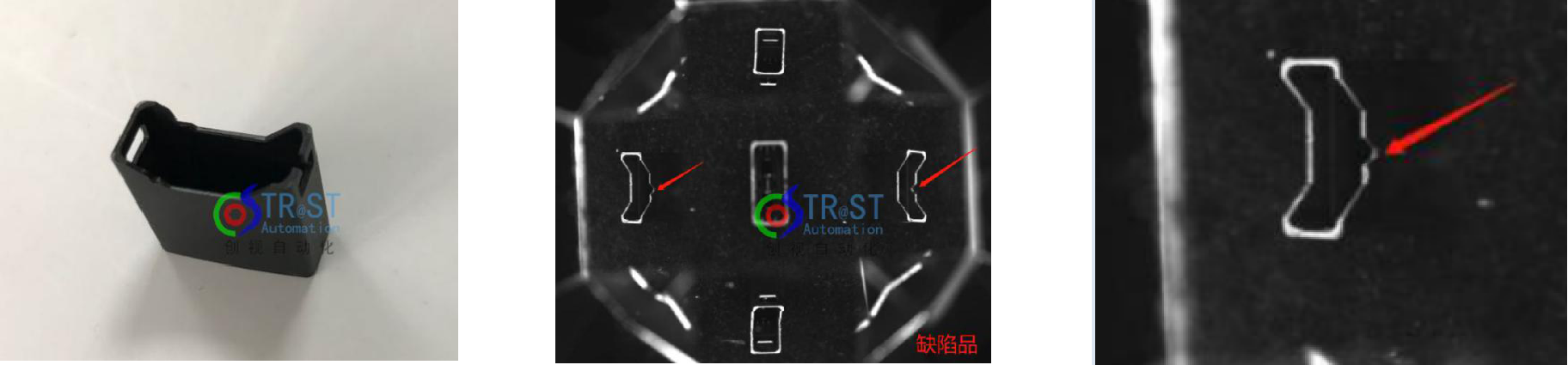

★应用案例-外轮廓缺陷检测

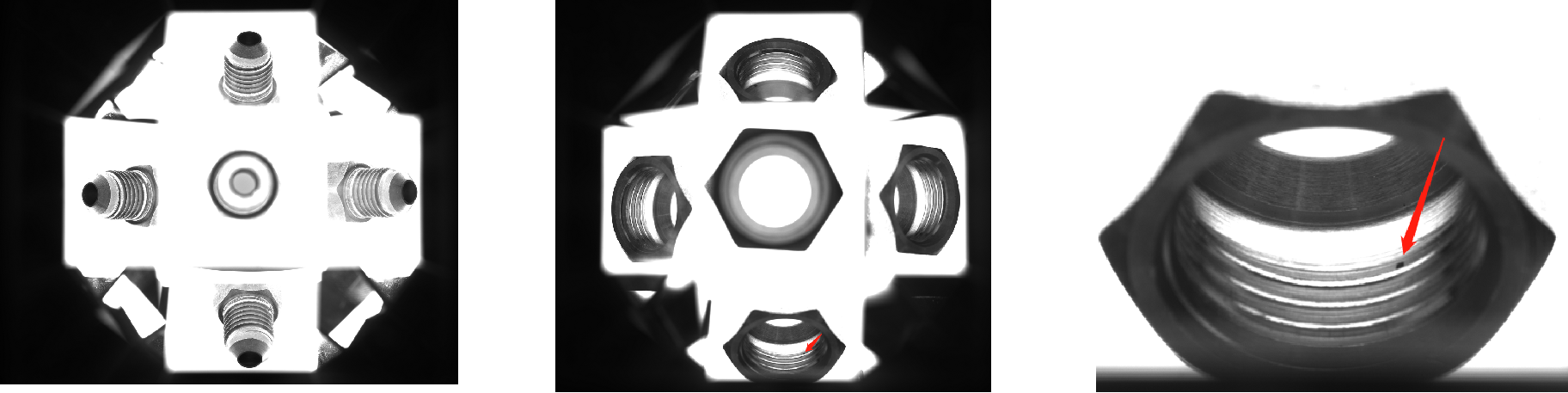

★应用案例-螺纹 孔内异物

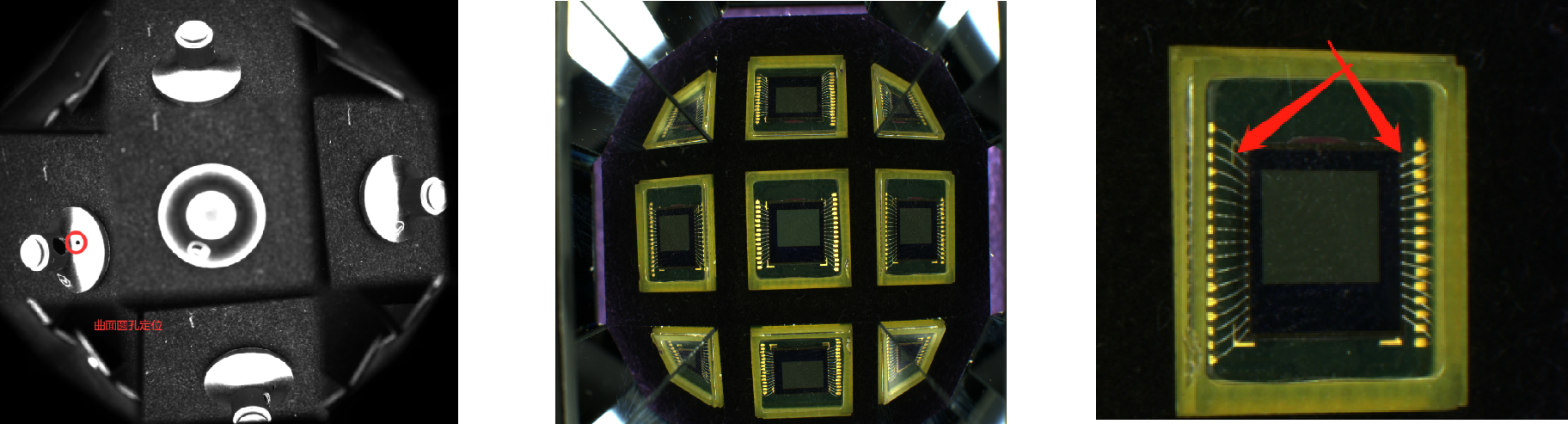

★应用案例-孔定位 金线缺陷检测
