360°多侧成像光学模组的特点是什么?

管理员

360°多侧成像光学模组产品图片

f9ce125c2f9664e

原理:

这是一款结合了光源的多侧成像光学模组,此光学模组采用6片反射镜组合,通过中心和两侧两个镜片组的配合,可以实现涵盖样品360°的成像,通过一个相机拍摄可以得到4个方向的效果图。另外集成了特殊的光源照明设计能使效果图均匀。

特点:

4面成像,效率更高;工作距离5-55mm,可根据镜头调整;

可结合镜头定制卡座,安装方式更自由,可配合FA镜头使用;

可根据需求定制,匹配不同外径的样品,外径范围5~60mm;

结构匹配流水生产线,样品可无阻碍通过。

可根据不同样品表面光学特性定制打光方案。

应用:

导线外观缺陷检测

标签字符缺陷检测

小产品圆形缺陷检测

瓶子外观及印刷检测

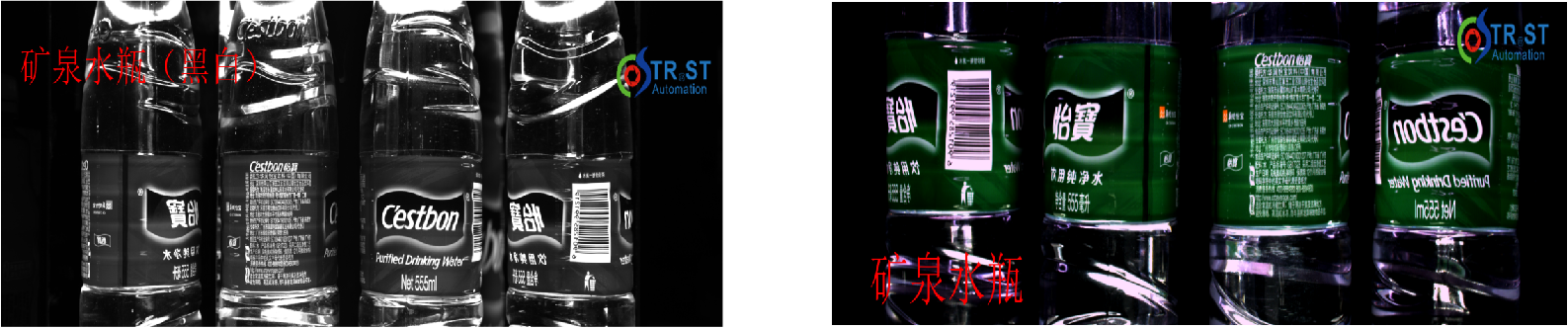

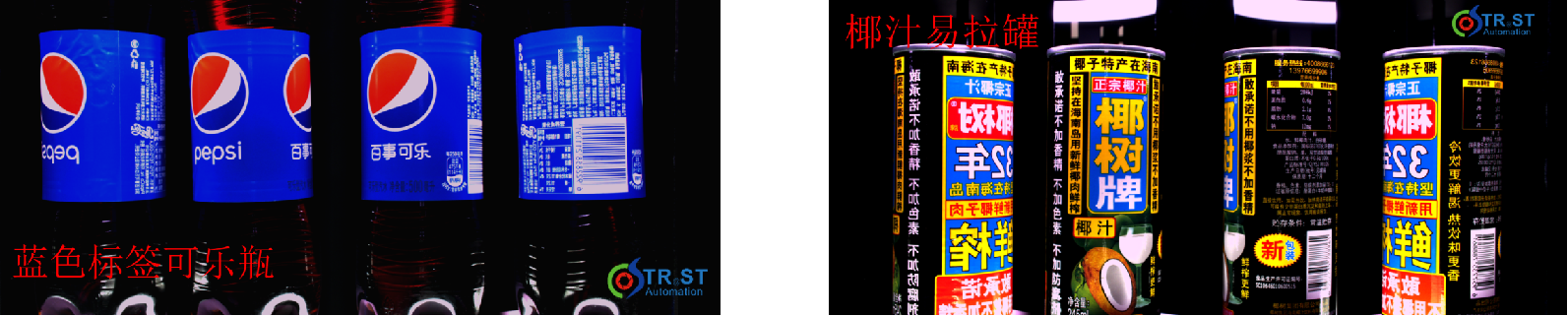

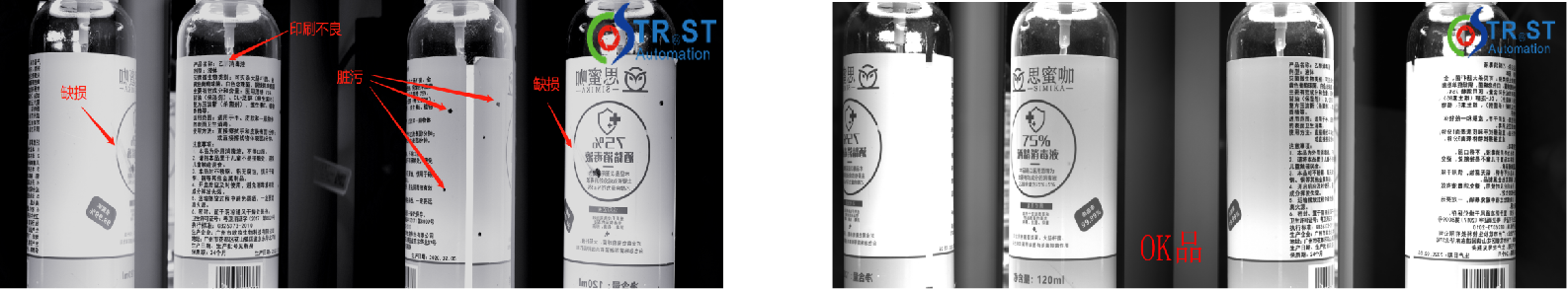

★应用案例
