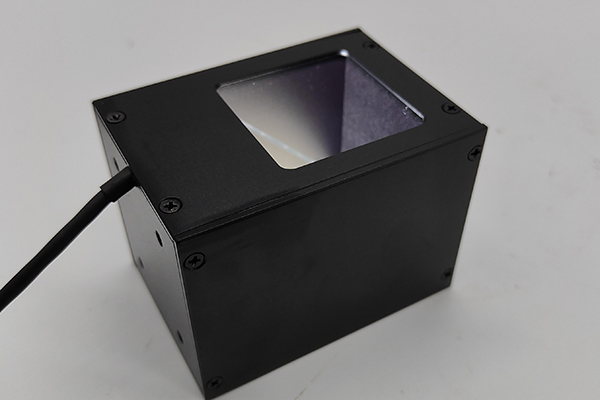

在LED光源行业中,光源通过漫射板发散打到半透半反射分光片上,该分光片将光反射到物体上,再由物体反射到镜头中。由于物体反射后的光与相机处于同一个轴线上,因此,此种方式的光源被称之为同轴光源。
同轴光源有什么特点?
1.漫射、2.均匀、3.直上镜头
什么情况下需要使用此光源?
表面平整的情况下。根据同轴光源的特点,只有平整的物面才能较好的将光反射到镜头中。不平整的物面上的光被斜着反射到其他地方,因此会在图像中呈现暗色。因此。那些不平整的地方,才能够较好的凸显出来。
使用此光源时需要注意的地方?
同轴光不能离物体太近,否则会因为其发光面的漏光而导致光面不是漫射的均匀光。
同轴光由于中间有块半透半反射玻璃,且当同轴光用于物体和镜头之间时,会影响成像的精度。其可能导致边缘变虚,不够锐利。
同轴光源的应用有哪些?
同轴光源一般是应用在反光平面划痕检测、包装条码识别,烤瓷表面检测、平面瑕疵检测、金属板表面检测、PCB板引导定位等。
