机器视觉光源前景光和背景光应用有哪些?

管理员

机器视觉光源前景光和背景光应用

怎么确保前景光和背景光

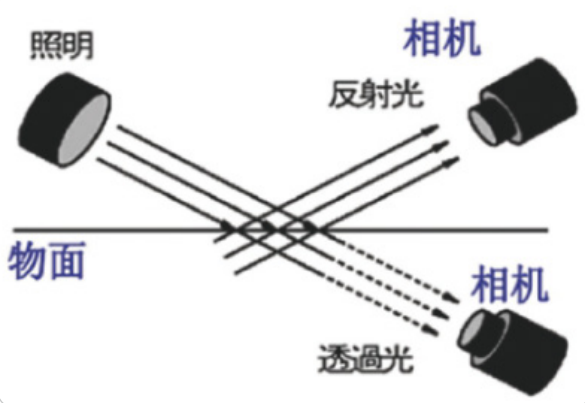

1、机器视觉光源中的前景光,指光源、相机位于目标的同侧的照明方式;

2、背景光,亦称之为背光,是指光源、相机位于目标的异侧的照明方式。


前景光和背景光的应用

1、前景光利于表现物体的表面细节特征,可用于各种表面检测。

2、背景光照明有两种截然不同的使用:以投射方式观察透明物体和使不透明物体轮廓成像。薄玻璃就是用背光源观察的透明产品。那些与透镜不是同轴的点状照明突出了表面瑕疵(刮痕,凿沟)以及内部缺陷(泡、夹杂物);背光照明更常用于表现不透明部分的轮廓。轮廓是容易处理的图像,因为它本身就是二维和二元的。灵活的零件进料器经常用背光源照明的图像确定装配中机器人选取的机械零件的定位。

前景光和背景光原理

前景光的照明方式很多,而背景光的照明方式通常比较单一,利用背景光创造一个明亮的背景,而不透明或半透明的目标形成暗区,反差强烈。背景光更适合检查底片中缺陷和测量外形尺寸。
