在机器视觉LED光源中，可分为正面照射光源和背面光源两大类，俗称面光源和背光。

面光源用于检测物体的表面特征，背光用于检测物体的轮廓或透明物体的纯度，检测玻璃表面是否有裂纹或划痕。

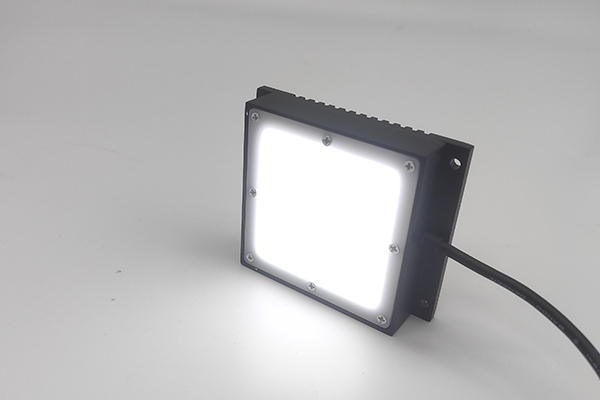

根据结构，面光源可分为环形光源、条形光源、同轴光源和方形光源。

环形光源在工业上应用广泛。可细分为直射光源、漫射光源、穹顶光源等。

1.直接环形光源一般用于探测非反射物体。

2.漫射圆形光源通常用于检测反射物体。

3.顶灯光源也是漫反射的一种，但它的形状一般是一个顶灯光源，利用半球形内壁上的多次反射来完全消除阴影。它的主要功能是检测球形或弯曲的物体。

直接环形发光led光源:

根据照射角度，直接环形光源可分为垂直照射光源、角形环形光源、低角度环形光源和水平照射环形光源。

不同的照射角度是为了方便不同的检测要求。

漫反射发光二极管光源:

低角度漫反射条形灯用于宽检测，通常是两个或四个条形灯的组合，以及线扫描照明。
