机器视觉环形光源的分类及其特点介绍

管理员

环形光源种类及特点介绍

环形光源分为垂直照射环形光源,角度照射环形光源,低角度环形光源,无影环形光源。

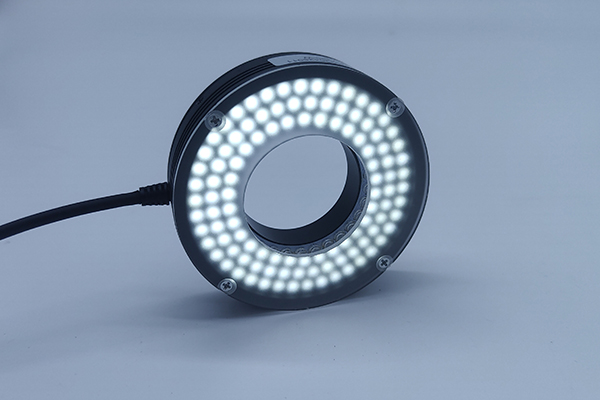

微信图片_20220704114632

一、垂直照射环形光源的特点:

1、用高亮度LED高密度安装,提供红、绿、蓝、白、红外、紫外等颜色;

2、照明面积较大,光照均匀性好,适用于较大面积照明;

3、可用于底基和线路板定位、晶片部件的检查等。

二、角度照射环形光源的特点:

1、用超高亮度LED高密度安装,提供红、绿、蓝、白、红外、紫外等颜色;

2、在一定工作距离下,光束集中亮度高,均匀性好,照射面积相对较小;

3、用于塑胶容器检查、工件螺孔定位、标签检测、管脚、集成电路印子检测等类似用途。

4、用于文字形状识别和缺陷检测。

三、低角度环形光源的特点:

1、用超高亮度LED进行水平照射,提供红、绿、蓝、白、红外、紫外等颜色;

2、低角度照射光照明对表面凹凸表现力强,特别适用于晶片或者玻璃底基上的伤痕检测,刻印文字的读取、工件边缘轮廓抽取、划痕检测等。

四、无影环形光源的特点:

1、使用超高亮度LED进行光线垂直照射,提供红、绿、蓝、白、红外、紫外等颜色;

2、漫反射二次光源,光照均匀,无影效果,对镜面反射体如晶片或玻璃基底上的伤痕检测,金属表面检测效果突出。
