机器视觉项目如何选择环形光源?

管理员

如何选择环形光源?

一、分析环境要求。

1.从客户那里了解系统结构和运行的要求,确定工业相机、光源和被测物体之间的空间结构关系。确定的参数包括:视场(FOV)、工作距离(WD);

2.空间结构有:直射、侧射、背部照射;直射式光源-部分环形光源、同轴光源、圆顶光源;侧射式光源-部分环形光源、条形光源、线光源、点光源;背光-方形背光源、条形背光源。

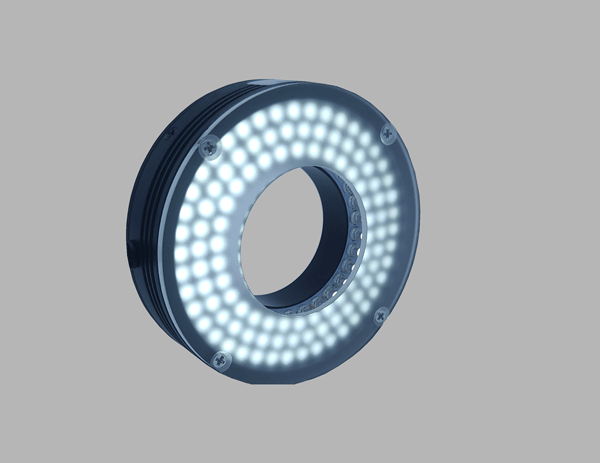

90度1

二、分析物体表面纹理和颜色分析。

1. 物体表面是弯曲的还是平坦的?表面光滑且反光吗?

表面检测采用圆顶光源,光滑平面采用同轴光源,粗糙平面采用亮场光源。

2. 物体的透射率是多少?

红外光源可用于透光性好的物体。

3.区分什么颜色是背景(我们不需要测试)和什么颜色是前景(我们需要测试)?

好的光源就是好的对比度——背景和前景都非常清晰。

4. 前景色会发生变化。

应使用彩色光源和白光光源;

三、总结

1. 你需要在前景和背景之间有更大的对比——考虑使用黑白相机和彩色光源

2. 环境光问题——尝试使用带有滤光片的单色光源

3.闪光弯曲-尝试散射穹顶光。

4. 闪亮,平坦但粗糙的表面-尝试用同轴光束散射光

5. 观察表面的形状——考虑使用暗场(低角度)

6. 测试塑料时,尽量使用紫外线或红外光。

7. 特征需要通过反射表面来观察-尽量使用低角度光源(暗视野)

8. 环形光源有时可以解决这个问题。
